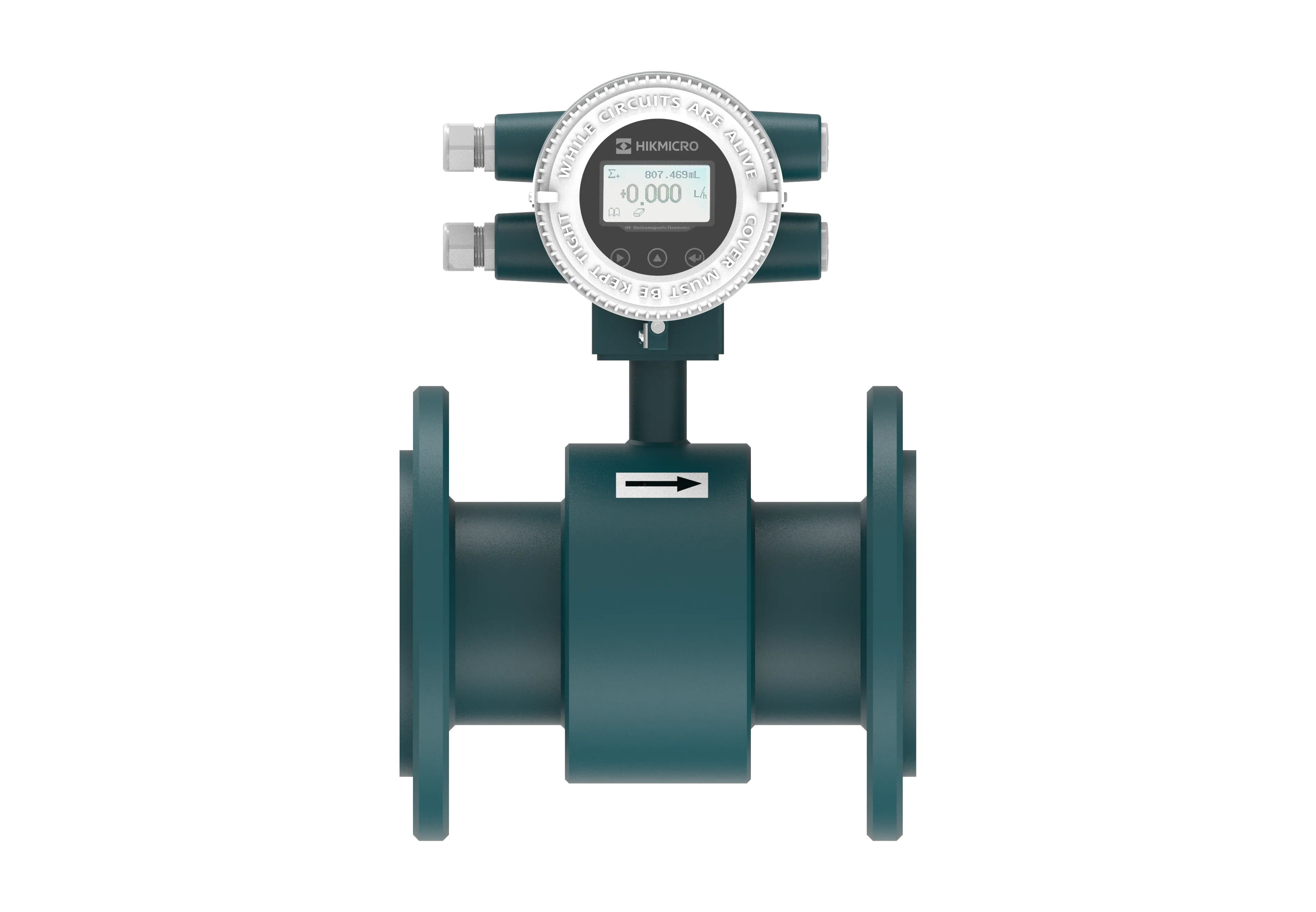

FE01, medidor de flujo electromagnético para líquidos de baja conductividad

Qué significa que un agua sea «demasiado limpia»

Un caudalímetro electromagnético no mide el líquido: mide la tensión que ese líquido genera al atravesar un campo magnético. Esa tensión existe porque el agua lleva iones disueltos —sales, minerales, dureza—, y cuanto menos lleva, más débil es la señal. Por eso el agua de planta de tratamiento se mide sin problema y el agua de una ósmosis inversa, no: no es un fallo del equipo, es que ya casi no hay iones que generen señal.

El resto de la serie FE0 pide 5 µS/cm para trabajar. El FE01 baja ese suelo a 1 µS/cm y con eso entra en un terreno donde antes había que irse a otro principio de medición:

Hay un piso que no se puede bajar: por debajo de 1 µS/cm no hay electromagnético que valga, ni este ni ninguno. El agua ultrapura de laboratorio, de 0.055 µS/cm, queda fuera y hay que medirla por otro principio —Coriolis o ultrasónico—, que también los tienes en la página de medición de flujo. Y sigue en pie la frontera de siempre: ningún electromagnético mide hidrocarburos, aceites, disolventes ni gases, por muy bajo que esté el umbral.

Con poca conductividad, la velocidad se baja a propósito

Este es el detalle que decide si la instalación queda estable o dando saltos, y está escrito en la propia hoja técnica: cuando el medio conduce entre 1 y 5 µS/cm —justo el terreno del FE01—, hay que trabajar despacio, entre 0.5 y 1 m/s. El ruido de flujo crece con la velocidad, y con una señal ya de por sí débil, la salida empieza a temblar.

Eso cambia la forma de dimensionar el equipo. En un caudalímetro normal se busca la zona económica de 0.5 a 5 m/s y se suele acabar en un sensor del mismo diámetro que la tubería. Aquí, con velocidades objetivo más bajas, el sensor tiende a ser del mismo tamaño o mayor de lo que uno esperaría, no más pequeño.

En el agua tratada las dos últimas filas rara vez aplican —no incrusta y no es abrasiva—, así que manda la primera. Si el caudal obliga a subir de esa franja, dínoslo al cotizar: se resuelve con el diámetro del sensor, no forzando el equipo. Y si hace falta montar un sensor de distinto calibre que la línea, el fabricante pide que el cono de la reducción no pase de 15° para no deformar el perfil de velocidades.

El FE01 frente al resto de la serie FE0

Las cuatro versiones comparten principio, salidas, alimentación y velocidad máxima. Lo que cambia es hasta dónde llega cada una:

Leído al derecho: el FE00 es la opción por defecto y el FE01 solo se elige cuando la conductividad del fluido lo obliga. Si tu agua pasa de 5 µS/cm —y el agua potable, de proceso o residual pasa de sobra—, el FE00 te da además más diámetro y la opción de 0.3 %. Las cuatro están en la página de la serie. Si no sabes cuánto conduce tu línea, es un dato de un minuto con un conductivímetro de mano: mídelo antes de decidir.

Cuándo elegir el FE01

Hay un solo criterio de entrada, y es medible: que el líquido esté entre 1 y 5 µS/cm. Por encima, el FE00 hace el mismo trabajo con más margen. Por debajo, ningún electromagnético sirve. En esa franja, estos son los escenarios donde aparece:

Una ventaja del principio que conviene tener presente, y que en estas líneas pesa más que en ninguna: el tubo de medición está despejado, sin partes móviles ni obstrucciones dentro. No introduce pérdida de carga, no hay nada que se desgaste y no queda ningún recoveco donde el agua tratada se estanque.

Industrias donde se utiliza

Donde hay agua tratada hay un punto de medición para este equipo:
