FC00, medidor de flujo másico Coriolis

Name: HIKMICRO FC00 — medidor de flujo másico Coriolis
Brand: HIKMICRO

Mide kilos, no litros

Casi todos los caudalímetros miden volumen, y el volumen cambia con la temperatura y la presión: el mismo litro pesa distinto según cómo esté el día. El FC00 mide la masa directamente, y de paso la densidad y la temperatura del fluido, en el mismo equipo y sin nada que lo desvíe —da igual la viscosidad, la presión o si el líquido conduce—. Por eso es el que se pone donde el número tiene que ser exacto: 0.1 % en líquidos, de DN2 a DN100.

Habla con un especialista

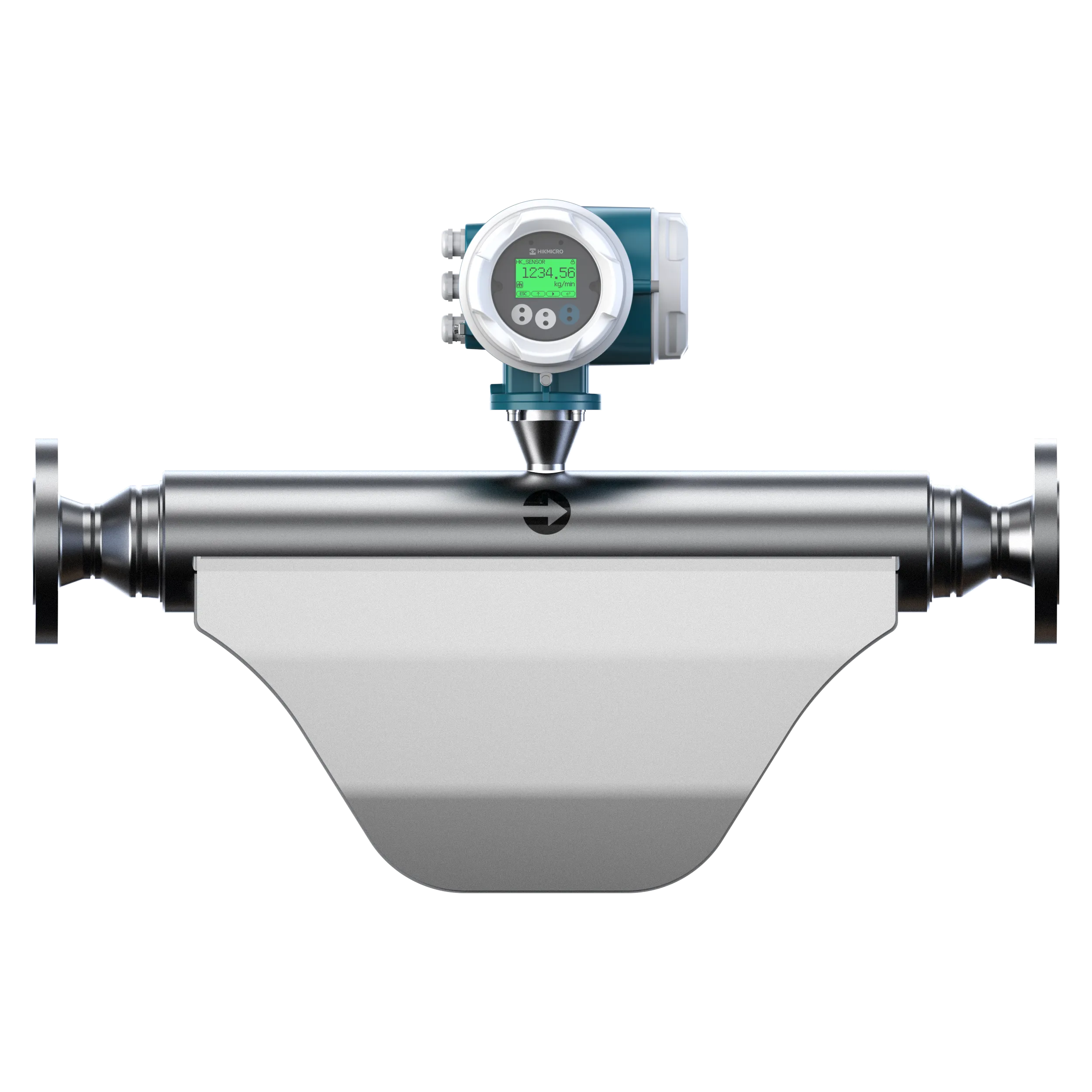

Medidor de flujo másico Coriolis HIKMICRO FC00 con transmisor integral

Cuatro variables de un solo equipo

El principio de Coriolis funciona así: el fluido pasa por unos tubos que vibran, y al pasar los deforma. Esa deformación —el desfase entre la entrada y la salida del tubo— es proporcional a la masa que circula, no al volumen. Y como la frecuencia a la que vibra el tubo cambia con lo que lleva dentro, el mismo sensor deduce la densidad. Con un sensor de temperatura incorporado, el equipo entrega cuatro cosas por el mismo cable:

Lo que mide el FC00 y con qué exactitud
Variable	Exactitud	Repetibilidad
Caudal másico, líquidos	0.1 % o 0.15 %, según se pida	0.05 % o 0.075 %
Caudal volumétrico, líquidos	0.15 % o 0.2 %	0.075 % o 0.1 %
Caudal volumétrico, gases	0.5 % o 1 %	0.2 % o 0.5 %
Densidad	±0.001 g/cm³, en un rango de 0.2 a 3 g/cm³	0.0005 g/cm³
Temperatura	±1 °C, más 0.5 % del valor medido	0.2 °C

La densidad no es un extra decorativo: es lo que permite controlar concentración en línea —un jarabe, una salmuera, un ácido diluido— sin mandar muestras al laboratorio, y lo que convierte el másico en volumen estándar cuando el cliente factura en litros. Y como la masa no depende de la temperatura, desaparece la corrección por temperatura que arrastra cualquier medición volumétrica.

El calibre se elige por caudal, no por el diámetro del tubo

En un Coriolis los calibres se nombran por su capacidad de caudal, no por la tubería: un «C25» equivale al caudal de un DN25, y se conecta a la línea con la brida que haga falta. Esta es la tabla que de verdad decide la compra:

Caudal y estabilidad de cero por calibre
Calibre	Caudal nominal	Caudal máximo	Estabilidad de cero
DN2	100 kg/h	120 kg/h	0.005 kg/h
DN3	300 kg/h	350 kg/h	0.018 kg/h
DN6	1 000 kg/h	1 500 kg/h	0.075 kg/h
DN10	1 800 kg/h	2 700 kg/h	0.135 kg/h
DN15	3 000 kg/h	4 500 kg/h	0.225 kg/h
DN20	7 000 kg/h	10 500 kg/h	0.5 kg/h
DN25	18 000 kg/h	27 000 kg/h	1.3 kg/h
DN40	27 000 kg/h	40 500 kg/h	2.1 kg/h
DN50	50 000 kg/h	75 000 kg/h	4.5 kg/h
DN80	160 000 kg/h	240 000 kg/h	12 kg/h
DN100	360 000 kg/h	450 000 kg/h	27 kg/h

La columna que casi nadie mira es la tercera. La estabilidad de cero es el caudal que el equipo puede «ver» cuando en realidad no pasa nada, y marca el suelo real de la medición: cuando el caudal se acerca a esa cifra, el error deja de ser 0.1 % y pasa a dominarlo el cero. Por eso sobredimensionar un Coriolis lo estropea: un DN100 midiendo 50 kg/h no mide mal por el 0.1 %, mide mal porque su cero es de 27 kg/h. Danos el caudal mínimo, el normal y el máximo, y elegimos el calibre con eso.

Características técnicas

Datos de la hoja técnica del FC00 de HIKMICRO.

HIKMICRO FC00 — especificaciones
Principio de medición	Fuerza de Coriolis, con sensor y transmisor
Variables medidas	Caudal másico, caudal volumétrico, densidad y temperatura
Calibres	DN2 a DN100. Por encima de DN100, a medida
Exactitud en líquidos	0.1 % o 0.15 % del caudal másico
Exactitud en gases	0.5 % o 1 % del caudal volumétrico
Exactitud de densidad	±0.001 g/cm³, en un rango de 0.2 a 3 g/cm³
Rangeabilidad	Hasta 30:1
Frecuencia de muestreo	8000 puntos por segundo
Partes en contacto con el fluido	Acero inoxidable 316L o Hastelloy C22
Conexión a proceso	Bridada según EN 1092-1, ASME B16.5 o JIS B2220, de DN15 a DN150; o Tri-clamp ISO 2852
Presiones de brida	De PN6 a PN250, y Class 150, 300 y 600
Presión de proceso	Hasta 4 MPa de serie, con 10 MPa de resistencia máxima
Temperatura del medio	Según código: −40 a 80 °C, −40 a 125 °C o −40 a 200 °C
Temperatura ambiente	−40 a 60 °C, hasta 98 % de humedad
Estructura	Montaje integral, o remoto con cable de señal de 2, 5, 7 o 10 m
Señales de salida	4-20 mA, pulso, Modbus y HART opcional, en tres combinaciones de pedido
Alimentación	Adaptativa: 24 V CC o 220 V CA
Grado de protección	IP66/IP67
Versión antideflagrante	Opcional, con certificación CNEx/NEPSI
Materiales de carcasa	Transmisor y caja de conexiones en aluminio fundido con epoxi-poliuretano. Carcasa del sensor en 304 con recubrimiento conformado
Prensaestopas	Nailon o inoxidable antideflagrante, en 1/2 NPT o M20×1.5
Interfaz	Botones táctiles en el transmisor
Autodiagnóstico	Interferencia por ruido, puesta a tierra del cableado y fallo de bobina
Peso	De 8 kg en DN2 a 203 kg en DN100, en montaje integral

Sobre la versión antideflagrante: existe, pero con certificación CNEx y NEPSI, que son los esquemas chinos. No equivalen a ATEX ni a IECEx, que son los que suelen pedirse en México. En petroquímica y en manejo de disolventes eso hay que resolverlo antes de cotizar: díselo al especialista.

Cómo se configura un FC00

Además del calibre, hay cuatro decisiones que cambian el equipo que te llega, y las cuatro dependen de dónde va instalado.

1. El material que toca el fluido

Dos opciones para tubo, reductor, divisor y brida: acero inoxidable 316L, que cubre la mayoría de los casos, o Hastelloy C22 cuando el fluido es realmente agresivo —ácidos oxidantes, cloruros, mezclas—. Aquí no hay revestimiento que elegir como en un electromagnético: el fluido va por dentro de un tubo metálico, y ese metal es la única barrera.

2. La conexión: brida o Tri-clamp

La versión bridada admite las tres normas habituales —EN 1092-1, ASME B16.5 y JIS B2220— desde DN15 hasta DN150 y con presiones de PN6 a PN250 o Class 150 a 600. La versión sanitaria va con Tri-clamp ISO 2852, que es la que piden alimentos, bebidas y farmacéutica para poder desmontar y limpiar.

3. Integral o remoto

El transmisor puede ir montado sobre el propio sensor o separado, con cable de 2, 5, 7 o 10 metros. Y aquí está el dato que decide de verdad, y que casi nunca aparece en un folleto: el límite de vibración.

Vibración: cuándo hay que ir a montaje remoto
Vibración en el punto	Qué hacer
Hasta 1 g, de 5 a 2000 Hz	El equipo soporta esa exigencia según el ensayo declarado por el fabricante
Por encima de 0.5 g	El fabricante recomienda montaje remoto: el transmisor se separa del sensor y se lleva a un punto tranquilo

Un Coriolis mide precisamente porque su tubo vibra de una forma conocida. Todo lo que vibre alrededor —una bomba a dos metros, un compresor, una línea mal apoyada— es ruido que compite con la señal. Si el punto de medición está junto a maquinaria rotativa, cuéntalo al cotizar: puede cambiar el montaje y hasta la ubicación del equipo.

4. Salidas y extras

Tres combinaciones de salida: 4-20 mA + pulso + Modbus, la misma con HART, o solo pulso + Modbus para quien integra por bus. La alimentación es adaptativa y acepta indistintamente 24 V CC o 220 V CA. Y para fluidos que espesan o cristalizan al enfriarse, hay una camisa de traceado eléctrico opcional sobre la carcasa del sensor.

Cuándo elegir el FC00

Un Coriolis cuesta más que cualquier otro caudalímetro, así que la pregunta correcta es cuándo lo vale. Estos son los casos:

Cuando se factura o se paga por lo que pasa Dosificación de recetas por peso Llenado y carga de tanques y autotanques Control de concentración por densidad Fluidos viscosos, donde otros principios fallan Líquidos no conductivos, fuera del alcance de un electromagnético

Un aviso importante sobre transferencia de custodia: la exactitud del FC00 —0.1 % en másico— es la que se pide en esas aplicaciones, pero su hoja técnica no declara ninguna aprobación metrológica legal, ni MID, ni OIML, ni NOM. Si la medición va a respaldar una factura ante un tercero o ante la autoridad, eso hay que confirmarlo con el fabricante antes de comprar; nosotros lo consultamos contigo. Y si el fluido es agua conductiva y no necesitas masa ni densidad, un electromagnético FE00 te da el caudal por mucho menos dinero.
