Una sonda corta y una sonda de 40 bar
Dos sondas DRYCAP® con la misma medición —−70 a +80 °C Td/f con hasta ±2 °C— y dos problemas de instalación distintos. El DMP7 es corto: cabe dentro de un equipo de fabricación de semiconductores, y con racor Swagelok estanco opcional trabaja hasta 10 bar. El DMP8 sube a 40 bar y ofrece kit de válvula de bola para meterlo y sacarlo sin despresurizar la línea.
Conviene decirlo de entrada, porque ahorra tiempo: el DMP7 y el DMP8 miden lo mismo — mismo rango de punto de rocío, misma exactitud. Lo que las separa es cómo entran en tu instalación:
| DMP7 | DMP8 | |
|---|---|---|
| El problema que resuelve | No hay sitio | Hay presión |
| Punto de rocío | −70 a +80 °C Td/f | −70 a +80 °C |
| Presión | Hasta 10 bar, con el racor Swagelok estanco opcional | Hasta 40 bar |
| Baza de instalación | Sonda corta, y cable de sonda disponible en 0.15 m | Kit de válvula de bola: se inserta y se retira sin despresurizar |
| Su terreno | Equipos de fabricación de semiconductores, secado industrial, aire comprimido, dry rooms y gases de protección en tratamiento térmico de metales | Aire comprimido, secado y semiconductor |
Lo que hay detrás del kit de válvula de bola del DMP8 es una cuestión de operación, no de medición: para calibrar o revisar una sonda montada en una línea presurizada, normalmente hay que parar y despresurizar. Con la válvula de bola, la sonda se extrae contra la válvula cerrada y la línea sigue trabajando. En un anillo de aire comprimido que alimenta a toda la planta, esa diferencia es la que decide si el mantenimiento se hace o se pospone.

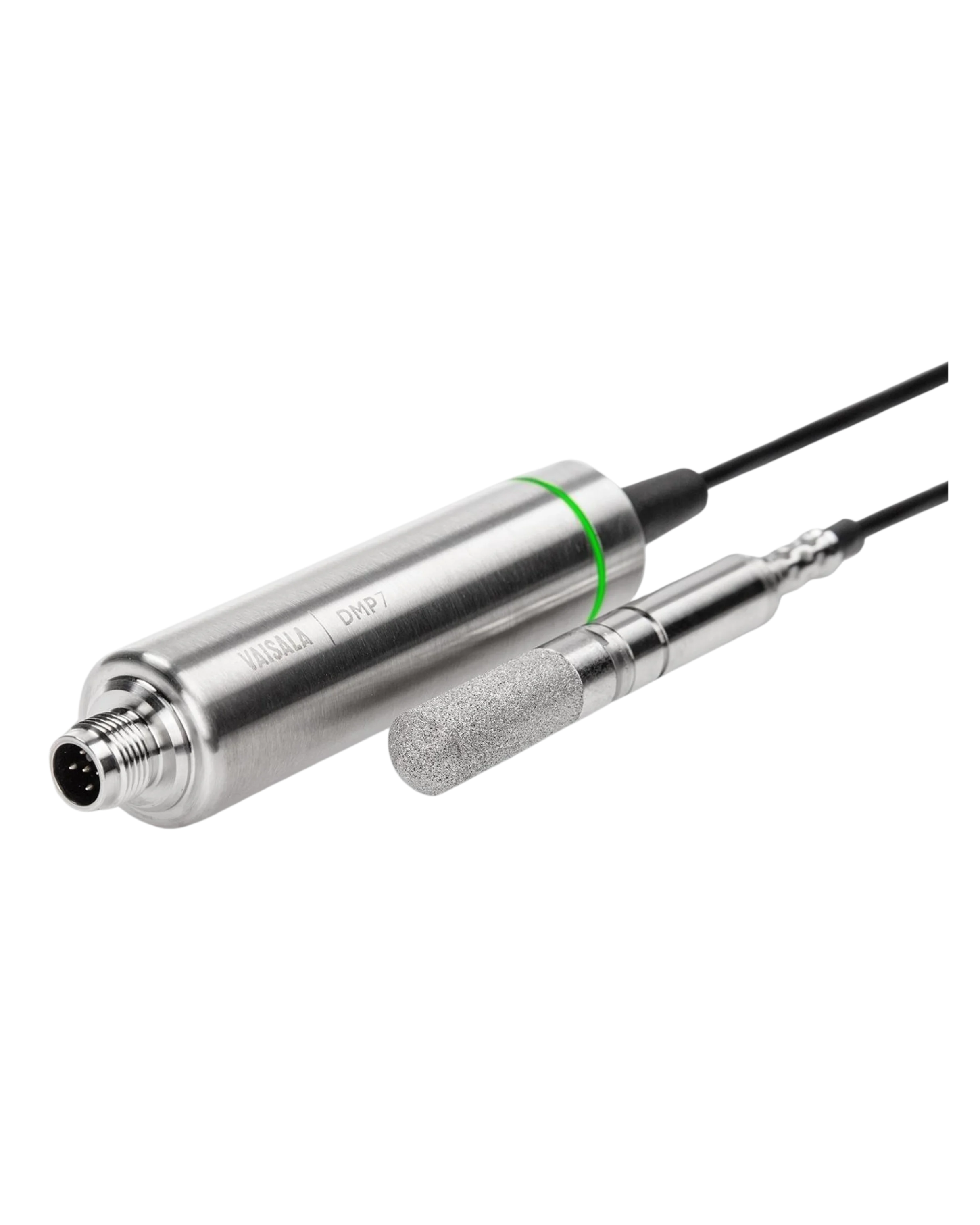

Datos de la hoja técnica del DMP7 de Vaisala.
| Sensor | DRYCAP® 180M |
|---|---|
| Punto de rocío — rango | −70 a +80 °C Td/f |
| Punto de rocío — uso continuo | −70 a +45 °C Td/f |
| Punto de rocío — exactitud | Hasta ±2 °C Td/f, según la gráfica de exactitud |
| Tiempo de respuesta 63 % [90 %] | De seco a húmedo: 5 s [15 s]. De húmedo a seco: 45 s [8 min]. Ensayado con filtro sinterizado |
| Concentración por volumen | Rango típico 10 a 2500 ppm, con exactitud de 1 ppm + 20 % de la lectura a +20 °C y 1 bar |
| Temperatura | 0 a +80 °C, con exactitud de ±0.2 °C a temperatura ambiente. Sensor Pt100 RTD clase F0.1, IEC 60751 |
| Humedad relativa | 0 a 70 %HR. Exactitud de ±0.004 %HR + 20 % de la lectura, para HR menor de 10 %HR a +20 °C |
| Temperatura de operación | −40 a +80 °C, tanto para el cabezal como para el cuerpo de la sonda |
| Almacenamiento | −40 a +80 °C |
| Presión de operación del cabezal | 0 a 10 bar absolutos, en instalaciones con el racor Swagelok estanco opcional |
| Medio de medición | Aire, nitrógeno, hidrógeno, argón, helio, oxígeno y vacío. Consultar a Vaisala si hay otros químicos presentes |
| Purga de sensor | Opcional. Calienta el sensor para eliminar químicos dañinos; se lanza manualmente o programada a intervalos |
| Resistencia | Tolera condensación, aceites, polvo y la mayoría de los químicos, y se recupera por completo tras la exposición a agua líquida |
| Grado de protección | IP66, para el cuerpo de la sonda |
| Tensión de alimentación | 15 a 30 V CC |
| Consumo | 10 mA típico, 500 mA máximo |
| Salida digital | RS-485 no aislada, protocolo Modbus RTU |
| Parámetros de salida | Diecisiete, entre ellos punto de rocío y de escarcha —también a 1 atm—, temperatura, humedad relativa, humedad absoluta y a NTP, concentración de agua en ppmv y en vol %, fracción másica en ppmw, presión de vapor y de saturación, razón de mezcla y entalpía |
| Conector | M12 de 5 pines, macho, codificación A |
| Cable de la sonda | 0.15 m, 2 m o 10 m |
| Peso | 310 g, con el cable de 2 m |
| Materiales | Sonda y cuerpo de acero inoxidable AISI 316L. Cubierta de cable de FEP |
| Conformidad | Directiva EMC 2014/30/UE y directiva RoHS 2011/65/UE con la enmienda 2015/863. Compatibilidad electromagnética según EN 61326-1, entorno industrial. Marcas CE, China RoHS y RCM |
Sobre la presión del DMP7, que es el error de especificación más fácil de cometer: los 10 bar son alcanzables con el racor Swagelok estanco, que es opcional. Si la sonda se pide sin él, no hay instalación presurizada — y si tu línea pasa de ahí, la que corresponde es el DMP8.
Sobre gases inflamables: la hoja admite el hidrógeno y el vacío entre los medios de medición, pero advierte de atender la normativa de seguridad aplicable y de consultar a Vaisala si hay otros químicos presentes. La hoja del DMP7 no declara certificación Ex. Para zona clasificada, el equipo de la casa con ATEX es el HMT370EX.
Es la parte que más se olvida al cotizar. El montaje estanco del DMP7 depende de un racor Swagelok que es accesorio, y la hoja da las tres referencias:
| Accesorio | Referencia |
|---|---|
| Racor Swagelok ISO 3/8" | SWG12ISO38 |
| Racor Swagelok ISO 1/2" | SWG12ISO12 |
| Racor Swagelok NPT 1/2" | SWG12NPT12 |
| Soporte magnético para cabezales de Ø 12 mm | ASM213382SP — no apto para temperaturas extremas |
| Adaptador USB de Indigo | USB2, para el software Vaisala Insight |
El soporte magnético merece una mención aparte porque resuelve un caso concreto: sujetar la sonda en un punto de medición sin taladrar ni roscar nada. Es lo que se usa para caracterizar un equipo, mover el punto de medida durante una puesta en marcha o hacer una campaña temporal. Su límite está publicado en la propia hoja: no sirve para temperaturas extremas.
| Configuración | Qué obtienes |
|---|---|
| Sonda sola | Transmisor digital Modbus RTU sobre bus serie RS-485 |
| Con un transmisor Indigo | Pantalla local, salidas analógicas y relés. Cable sonda-transmisor de hasta 30 metros |
| Con el indicador Indigo80 | Verificaciones puntuales, monitoreo, configuración y diagnóstico en campo |
Sobre el 4-20 mA: la sonda entrega Modbus RTU; la señal analógica la aporta el transmisor Indigo al que se conecta, como en toda la plataforma Indigo. Si necesitas 4-20 mA, se especifica la pareja sonda + transmisor.

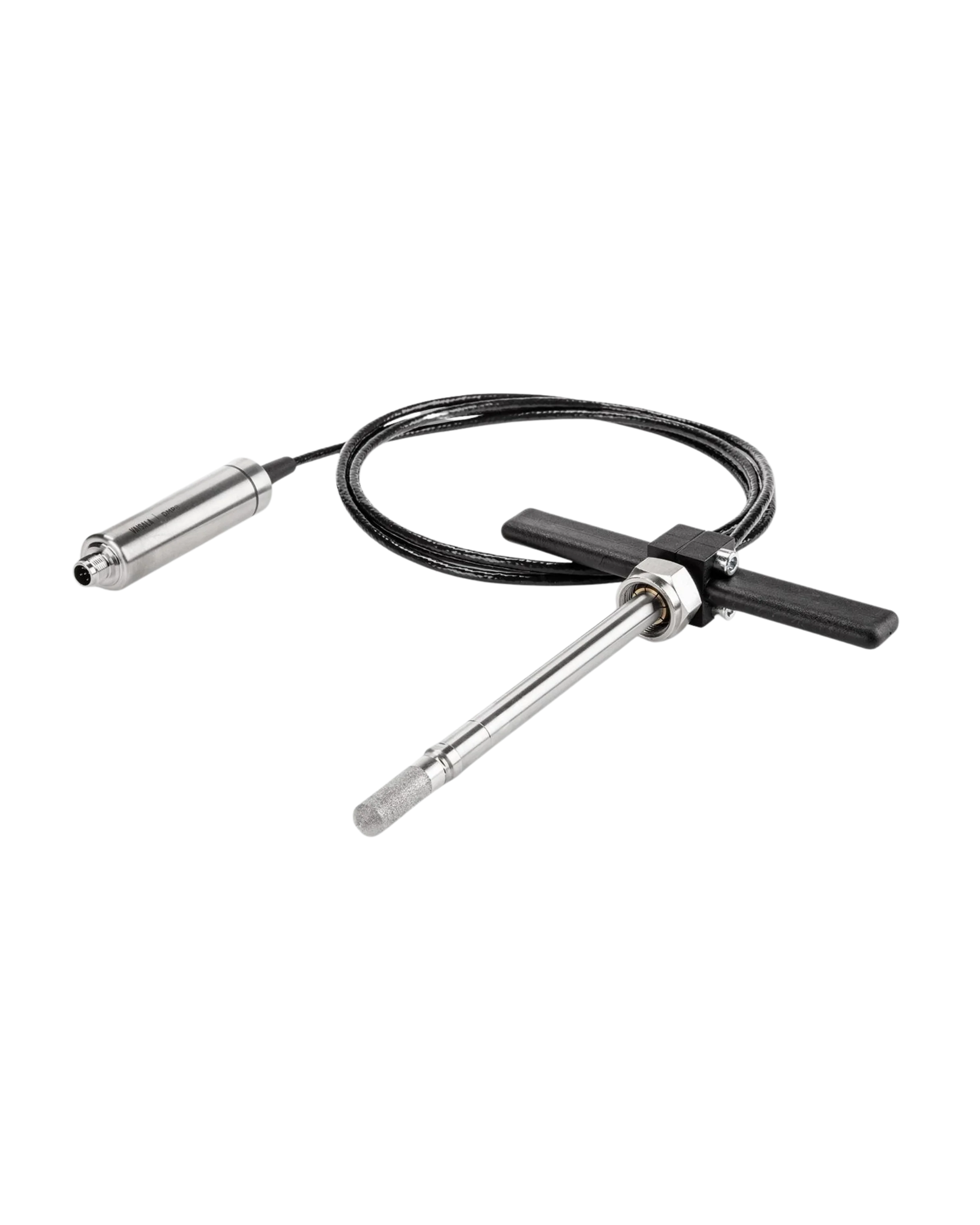

Cuando la presión es el condicionante y no el espacio, la sonda de esta familia es el DMP8:
| Punto de rocío | −70 a +80 °C |
|---|---|
| Presión | Hasta 40 bar |
| Instalación | Kit opcional de válvula de bola, para insertar la sonda sin despresurizar la línea |
| Dónde se usa | Aire comprimido, secado y semiconductor |
La ficha técnica que tenemos es la del DMP7; por eso las cifras detalladas de esta página son suyas. Del DMP8 publicamos lo confirmado en catálogo. Si tu línea trabaja por encima de 10 bar, pídenos la hoja del DMP8 y te la pasamos con la selección hecha.
La hoja del DMP7 nombra cinco terrenos: equipos de fabricación de semiconductores, secado industrial, sistemas de aire comprimido, dry rooms y gases de protección en el tratamiento térmico de metales — este último, propio de esta sonda dentro de la familia.
Las otras sondas de la familia, por si el condicionante es otro: el DMP1 para medir el ambiente de una dry room, montado sobre el transmisor sin cable; el DMP5 y el DMP6 para procesos calientes, hasta 180 y 350 °C. Si lo tuyo es aire comprimido y secadores, están los transmisores compactos DMT, y el DMT153 es el que baja a −80 °C. El planteamiento completo está en medición de punto de rocío industrial.
