Sin sistema de muestreo y sin traceado térmico
Sondas DRYCAP® que entran directamente en procesos calientes y secos. El DMP5 mide de −40 a +100 °C Td/f con ±2 °C y su cabezal aguanta hasta +180 °C; el DMP6 sube el listón a las temperaturas de proceso más altas, con su óptimo entre 100 y 350 °C. Sonda de acero larga y robusta, con brida opcional para regular la profundidad a través del aislamiento de un horno.
La forma clásica de medir humedad en un proceso caliente es sacar una muestra del gas: una línea de toma, un sistema de acondicionamiento y, casi siempre, traceado térmico para que la muestra no se enfríe por el camino y condense antes de llegar al sensor. Es caro de instalar, hay que mantenerlo, y cada metro de línea es una oportunidad de que la medición deje de representar lo que pasa dentro.
El DMP5 se salta todo eso. La sonda se mete en el proceso y mide ahí — la hoja lo dice sin rodeos: al poder colocarse directamente en el proceso, no hace falta sistema de muestreo ni traceado térmico, y el resultado es que se mantienen la exactitud y la constancia de la medición.
Para que eso sea posible físicamente, la sonda es larga y de acero, y admite una brida de instalación opcional que permite ajustar la profundidad de inserción a través del aislamiento. El ejemplo que pone el fabricante es exactamente el que uno se imagina: un horno.
Es la letra pequeña que más cuesta cara en esta sonda, y son dos cosas distintas.
| Parte | Rango | Dónde va |
|---|---|---|
| Cabezal de la sonda | −40 a +180 °C | Dentro del proceso |
| Cuerpo de la sonda | −40 a +80 °C | Fuera, del lado frío del aislamiento |
Por eso el vástago es largo y la brida es regulable: lo que entra al horno es el cabezal. El cuerpo —donde está la electrónica y el conector— tiene que quedar en el lado frío, por debajo de 80 °C. Al dimensionar la instalación, esa es la cota que hay que respetar, no la de 180.
La segunda distinción es de la propia hoja, y conviene tenerla clara antes de prometer nada: el DMP5 ofrece una exactitud en el extremo seco sin rival a temperaturas de hasta 140 °C; y, por encima de eso, puede operar con seguridad hasta 180 °C. Son dos afirmaciones distintas — los 180 °C son el límite de lo que la sonda soporta, no el de su mejor medición.
Datos de la hoja técnica del DMP5 de Vaisala.
| Sensor | DRYCAP® 180S |
|---|---|
| Punto de rocío — rango | −40 a +100 °C Td/f |
| Punto de rocío — exactitud | ±2 °C Td/f, según la gráfica de exactitud |
| Tiempo de respuesta 63 % [90 %] | De seco a húmedo: 5 s [10 s]. De húmedo a seco: 45 s [5 min]. Ensayado con filtro sinterizado |
| Temperatura — rango | 0 a +180 °C |
| Temperatura — exactitud | ±0.4 °C a +100 °C |
| Sensor de temperatura | Pt100 RTD clase F0.1, IEC 60751 |
| Razón de mezcla | 0 a 1000 g/kg típico, con exactitud típica de ±12 % de la lectura |
| Humedad absoluta | 0 a 600 g/m³, con exactitud típica de ±10 % de la lectura |
| Temperatura de operación — cabezal | −40 a +180 °C |
| Temperatura de operación — cuerpo | −40 a +80 °C |
| Almacenamiento | −40 a +80 °C |
| Calentamiento de sensor | Reduce el riesgo de acumulación de condensación. Con el calentamiento activo, la medición de temperatura se bloquea cuando la humedad sube por encima de 80 %HR |
| Autocalibración | En condiciones de baja humedad, el sensor se autocalibra para asegurar la exactitud |
| Purga de sensor | Opcional. Calienta el sensor para eliminar químicos dañinos, y puede lanzarse manualmente o programarse a intervalos fijos |
| Resistencia | Sensor tolerante a la condensación e inmune a la contaminación por partículas, al vapor de aceite y a la mayoría de los químicos. Si llega a mojarse, se seca rápido y recupera su tiempo de respuesta |
| Medio de medición | Aire, nitrógeno, hidrógeno, argón, helio y oxígeno. Consultar a Vaisala si hay otros químicos presentes |
| Grado de protección | IP66, para el cuerpo de la sonda |
| Tensión de alimentación | 15 a 30 V CC |
| Consumo | 10 mA típico, 500 mA máximo |
| Salida digital | RS-485 no aislada, protocolo Modbus RTU |
| Parámetros de salida | Diecisiete, entre ellos punto de rocío y de escarcha —también a 1 atm—, diferencia de punto de rocío, temperatura, humedad relativa, humedad absoluta y a NTP, concentración de agua en ppmv y en vol %, fracción másica en ppmw, presión de vapor y de saturación, razón de mezcla y entalpía |
| Conector | M12 de 5 pines, macho, codificación A |
| Cable de la sonda | 2 m o 10 m |
| Peso | 436 g |
| Materiales | Sonda y cuerpo de acero inoxidable AISI 316L. Cubierta de cable de FEP |
| Homologación de tipo | DNV GL, certificado n.º TAA00002YT |
| Conformidad | Directiva EMC 2014/30/UE y directiva RoHS 2011/65/UE con la enmienda 2015/863. Compatibilidad electromagnética según EN 61326-1, entorno industrial. Marcas CE, China RoHS y RCM |
Un detalle del calentamiento de sensor que conviene conocer antes de configurarlo: mientras está activo, la medición de temperatura queda bloqueada cuando la humedad sube por encima de 80 %HR. No es un fallo, es cómo funciona — pero si tu lazo de control usa la temperatura de esta sonda, hay que tenerlo en cuenta.
Sobre gases inflamables: la hoja admite el hidrógeno entre los medios de medición, pero advierte de atender la normativa de seguridad aplicable y de consultar a Vaisala si hay otros químicos presentes. La hoja del DMP5 no declara certificación Ex — lo que sí declara es homologación de tipo DNV GL. Para zona clasificada, el equipo de la casa con ATEX es el HMT370EX.

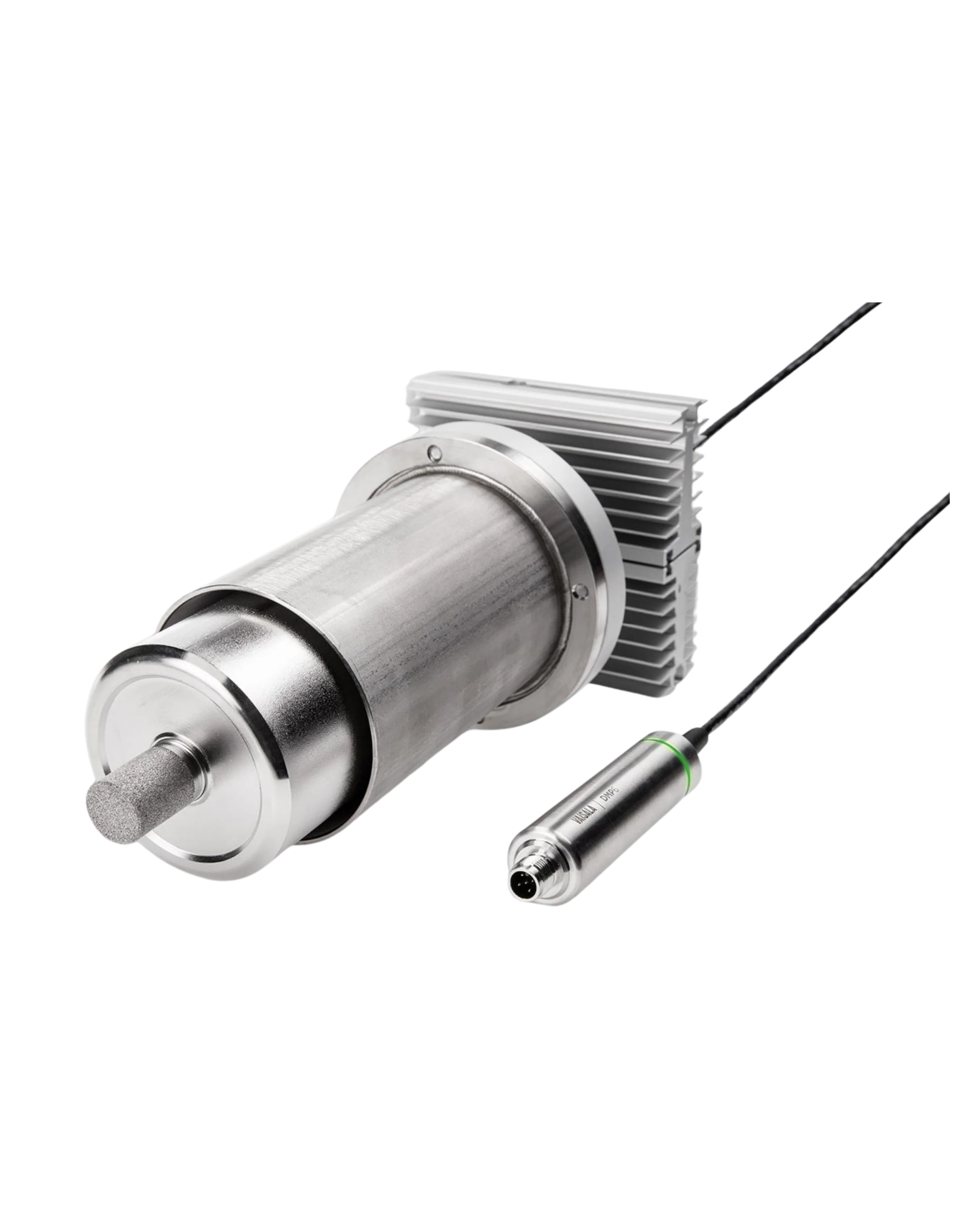

El DMP6 es la hermana de temperatura más alta de esta misma familia. Comparte el planteamiento —sonda DRYCAP que mide dentro del proceso, compatible con Indigo— y sube el techo térmico:
| Temperatura de proceso | Óptima entre 100 y 350 °C |
|---|---|
| Sensor | Protegido contra condensación y químicos |
| Dónde se usa | Hornos y secado a muy alta temperatura |
La ficha técnica que tenemos es la del DMP5; por eso las cifras detalladas de esta página son suyas. Del DMP6 publicamos lo que ya está confirmado en catálogo. Si tu proceso está por encima de 180 °C, pídenos la hoja del DMP6 y te la pasamos con la selección hecha.
| Configuración | Qué obtienes |
|---|---|
| Sonda sola | Transmisor digital Modbus RTU sobre bus serie RS-485 |
| Con un transmisor Indigo | Pantalla local, salidas analógicas y relés. El cable entre sonda y transmisor puede llegar a 30 metros |
| Con el indicador Indigo80 | Verificaciones puntuales, monitoreo, configuración y diagnóstico en campo |
Sobre el 4-20 mA: la sonda DMP5, por sí sola, entrega Modbus RTU. La señal analógica la aporta el transmisor Indigo al que se conecta — así funciona toda la plataforma Indigo: la sonda mide y el transmisor traduce a señales analógicas, salidas digitales o relés. Si necesitas 4-20 mA, lo que se especifica es la pareja sonda + transmisor.
Para calibración de campo, analítica del dispositivo y configuración, la sonda se conecta a un PC con el software Vaisala Insight para Windows®.
Secado industrial, hornos, procesos térmicos y, en general, cualquier punto donde haya que conocer la humedad de un gas caliente sin sacarlo del proceso.
Si tu problema no es la temperatura sino la sequedad extrema, lo que corresponde es el DMT153, que baja a −80 °C Td. Si hay que medir el ambiente de una sala y no el interior de un proceso, el DMP1. Y para espacios reducidos o líneas presurizadas, las DMP7 y DMP8. El planteamiento completo está en medición de punto de rocío industrial.
