DMT132, DMT143 y DMT153: punto de rocío hasta −80 °C

Tres transmisores DRYCAP, tres grados de sequedad

Transmisores compactos de punto de rocío para aire comprimido, secadores y gases puros. El DMT153 es el de humedades extremas: mide hasta −80 °C Td/f con ±2 °C, aguanta 50 bar, resiste la condensación y lleva purga de sensor y autocalibración para no derivar. El DMT143 es la miniatura para integrar en secadores; el DMT132, la opción de coste optimizado para secadores refrigerativos.

Habla con un especialista Ficha técnica del DMT153 (PDF)

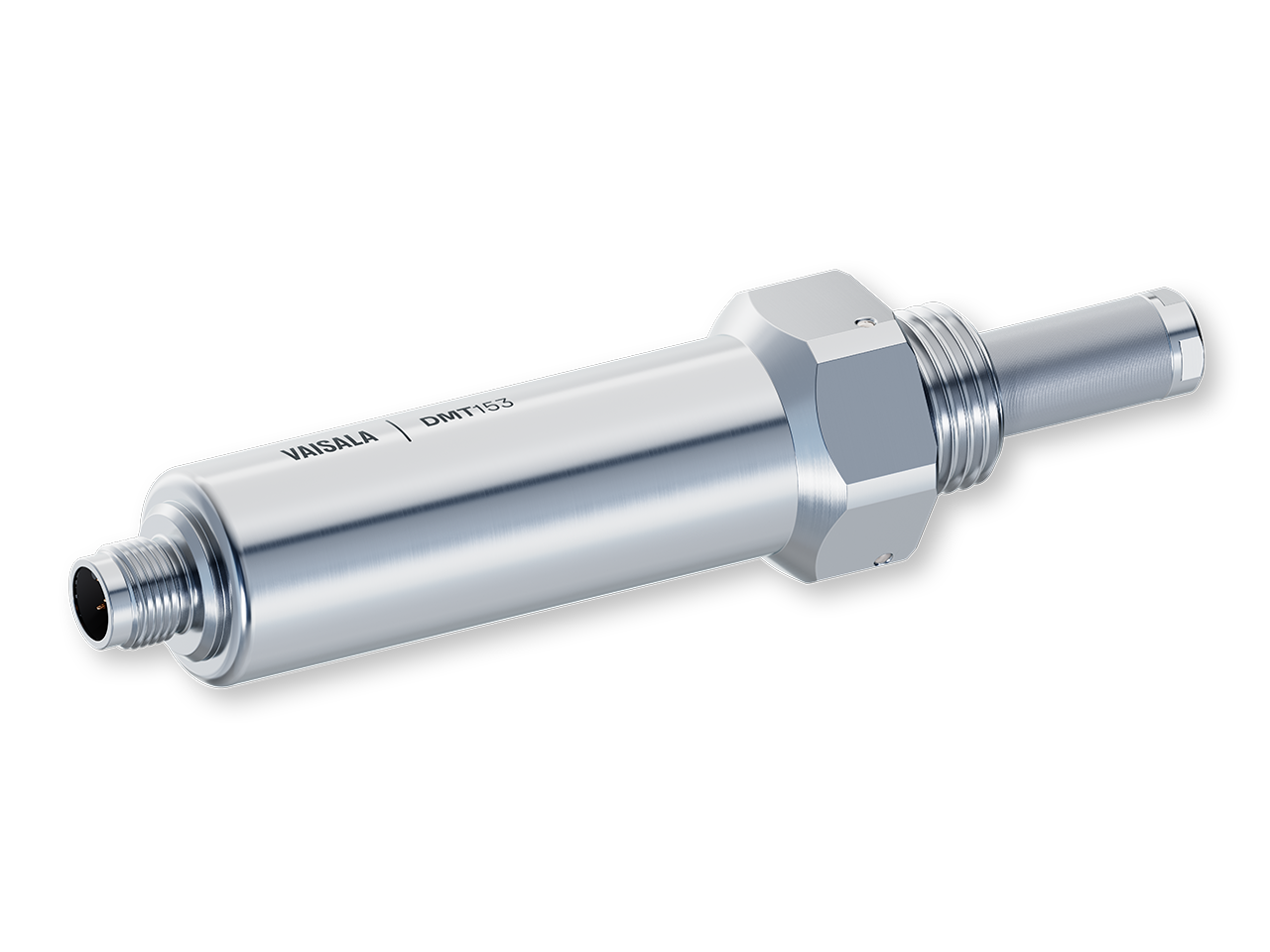

Transmisor de punto de rocío Vaisala DMT153, de acero inoxidable, con su conexión roscada
Punto de rocío
Hasta −80 °C Td/f
Exactitud
±2 °C Td/f
Presión
Hasta 50 bar
Estabilidad
±2 °C Td/f al año

Cuál de los tres: se elige por cuán seco está tu gas

Los tres son transmisores DRYCAP compactos y se montan igual. Lo que cambia es la banda de punto de rocío que cubren, y con ella el precio y la aplicación:

Los tres transmisores compactos DMT
ModeloRango de punto de rocíoSu terreno
DMT132−30 a +20 °CSecadores refrigerativos y redes generales de aire comprimido. Coste optimizado y buena resistencia a aceites
DMT143−70 a +60 °C
(DMT143L: −60 a +60 °C)		Integración OEM en secadores pequeños y medianos. Formato ultracompacto, calibración cada 2 años
DMT153−80 a −20 °C (calibrado)Humedades extremas: semiconductores, baterías, gases puros y secadores desecantes críticos

Cómo se decide, en corto: si tu secador es refrigerativo, el punto de rocío no baja de unos pocos grados bajo cero y el DMT132 sobra. Si es desecante y trabajas en la zona de −40 °C o más seco, hace falta el DMT153. Y si eres fabricante de secadores y necesitas integrar el sensor en tu equipo, el DMT143 es el que está pensado para eso.

El resto de esta página describe el DMT153, que es del que tenemos hoja técnica. Para las cifras completas del DMT132 y el DMT143 —dimensiones, salidas, conexiones— pídenoslas y te pasamos la hoja del modelo exacto.

El dato que sorprende: secar cuesta minutos, humedecer segundos

Es lo primero que hay que entender de una medición de punto de rocío bajo, y la hoja lo cuantifica. El sensor no tarda lo mismo en ir hacia seco que hacia húmedo, ni de lejos:

Tiempo de respuesta típico del DMT153, a +20 °C y 1 bar
Transición63 %90 %
De húmedo a seco (−20 → −80 °C Td/f)30 s7.5 minutos
De seco a húmedo (−80 → −20 °C Td/f)2 s5 segundos

Por qué importa en la puesta en marcha: cuando conectas el transmisor a una línea seca, viene de estar en aire ambiente y tiene que descargar toda esa humedad. Los 7.5 minutos son el tiempo real hasta que la lectura es de fiar — si a los dos minutos ves un valor alto, no es que el secador falle, es que el sensor todavía está secándose. Y al revés, la buena noticia: si entra humedad en la línea, el transmisor lo detecta en segundos. Para lo que sirve un monitor de punto de rocío —avisar de que algo se ha roto— la dirección rápida es justamente la correcta.

Y una precisión sobre el arranque: 1 minuto de puesta en marcha, 10 minutos de calentamiento y 15 minutos hasta especificación completa. Con ciclo de medición de 1 s y resolución de 0.01 °C Td/f en la salida digital.

Características técnicas del DMT153

Datos de la hoja técnica del DMT153 de Vaisala.

Vaisala DMT153 — especificaciones
SensorDRYCAP 180U
Rango de medición−80 a −20 °C Td/f, calibrado. Rango no calibrado: −100 a +20 °C Td/f
Exactitud±2 °C Td/f de −80 a −40 °C; ±3 °C Td/f de −40 a −20 °C. Incluye incertidumbre de calibración, histéresis, no linealidad y repetibilidad
Estabilidad a largo plazoMejor de ±2 °C Td/f al año
Tiempo de respuestaDe húmedo a seco: 30 s al 63 % y 7.5 min al 90 %. De seco a húmedo: 2 s y 5 s
Parámetros de salidaPunto de rocío y de escarcha, punto de rocío, concentración de agua (ppmv o ppbv) y fracción másica de agua (ppmw), calculadas en base húmeda
Arranque1 min de puesta en marcha; 10 min de calentamiento, y 15 min hasta especificación completa
Ciclo de medición y resolución1 s; 0.01 °C Td/f en la salida digital
Funciones DRYCAPPurga de sensor —alta resistencia a la contaminación— y autocalibración, que minimiza la deriva
CondensaciónEl sensor tolera entornos con condensación
Presión de proceso0 a 50 bar absolutos
Caudal de muestraNo afecta a la exactitud de la medición
Medio de mediciónAire, nitrógeno, argón, helio, oxígeno y vacío. No apto para dióxido de carbono puro ni para hexafluoruro de azufre (SF₆)
Entorno de operaciónUso en interior. No apto para ubicaciones húmedas
Temperatura de operación−40 a +70 °C
Humedad de operación0 a 100 %HR, hasta +20 °C
Almacenamiento−40 a +60 °C, y 0 a 90 %HR
Grado de protecciónIP66, aplicable al cuerpo del transmisor excluyendo el sensor y con el cable de conexión correctamente conectado
Salidas analógicasDos: una de tensión y una de corriente. 0-5 V o 0-10 V escalables; 4-20 mA o 0-20 mA escalables. Exactitud ±0.01 V / ±0.01 mA a +20 °C
Cargas externasCorriente RL < 500 Ω; tensión RL > 10 kΩ
Comunicación digitalRS-485 con protocolo Modbus RTU
Alimentación11-28 V CC con RS-485; 15-28 V CC con salida analógica; 21-28 V CC a baja temperatura o alta presión. Nominal 24 V
Consumo20 mA más la corriente de carga en operación normal; máx. 220 mA pulsados durante el autodiagnóstico
ConectorM12 de 5 pines, macho, codificación A
Conexiones mecánicasISO G1/2", 1/2" NPT o 3/4"-16 UNF
MaterialesCuerpo de acero inoxidable AISI 316L. Filtro de malla de acero: cuerpo AISI 303, malla AISI 316L de 18 µm
Peso190 g, en el modelo con rosca ISO G1/2"
CalibraciónCertificado trazable a unidades SI, para el rango de −80 a −20 °C Td/f
Zonas clasificadasNo está certificado Ex para uso en atmósferas potencialmente explosivas

Dos límites de aplicación que conviene leer antes de cotizar, porque están en nota al pie pero son excluyentes. El primero: este transmisor no sirve para CO₂ puro ni para hexafluoruro de azufre (SF₆) — y el SF₆ es precisamente una de las aplicaciones clásicas de medición de humedad en el sector eléctrico. El segundo: no está certificado Ex, así que no entra en zona clasificada; para eso la casa tiene el HMT370EX.

Las dos funciones que mantienen honesto al sensor

Purga: contra la contaminación

Un sensor de punto de rocío vive en líneas de gas que arrastran aceite de compresor, partículas y restos de proceso. La función de purga del DRYCAP calienta el elemento para expulsar lo que se le adhiera, y es lo que hace, dice la hoja, que el sensor sea altamente resistente a la contaminación. Es también lo que le permite tolerar entornos con condensación sin quedar inutilizado.

Autocalibración: contra la deriva

La segunda es la que da nombre a la reputación de esta familia. La autocalibración —una función propia del DRYCAP— minimiza la deriva y asegura la exactitud a largo plazo. El resultado medible está en la tabla: estabilidad mejor de ±2 °C Td/f al año, en un instrumento que trabaja en el extremo seco, que es donde cualquier sensor sufre más.

Por qué importa tanto aquí: en un secador desecante, el punto de rocío es la variable que dice si el equipo funciona. Si el sensor deriva hacia seco, el secador parece estar bien cuando no lo está — y lo que se estropea aguas abajo es el producto. La autocalibración es lo que evita ese fallo silencioso entre calibraciones.

Y el caudal de muestra no le afecta

Un detalle de instalación que ahorra dinero: el caudal de muestra no tiene efecto sobre la exactitud de la medición. Eso significa que no hace falta montar un sistema de acondicionamiento con caudal regulado — el transmisor se rosca a la línea y mide. Es lo que hay detrás de la idea de que no necesita purga continua de muestra.

Dónde se instala el DMT153

La hoja nombra sus aplicaciones y sus puntos de montaje, y la lista es más amplia de lo que sugiere «aire comprimido»:

Aplicaciones y ubicaciones típicas
AplicacionesDónde se monta
Fabricación de semiconductores y de bateríasDuctos y tuberías
Producción de gases purosCajas de guantes y cámaras de vacío
Sistemas exigentes de aire comprimidoLíneas de muestreo de gas
Aplicaciones con gases purosEquipos, líneas de producción y cámaras de ensayo

Sobre el aire comprimido «exigente», la hoja pone un listón concreto en nota al pie: se refiere a aire comprimido de Clase 1 según la norma ISO 8573-1:2010. Es la clase más seca de la escala, la que se exige donde el aire toca producto o instrumentación sensible.

Semiconductores y Electrónica Farmacéutica y GMP Salas Limpias HVAC Alimentos y Bebidas Automotriz Química Energía Petróleo y Gas Data Centers

El planteamiento completo de esta medición está en medición de punto de rocío industrial y en transmisores compactos DMT y DPT. Si lo que necesitas es medir punto de rocío en campo, está el DMP80 portátil; y si el punto pide sonda intercambiable sobre plataforma, las sondas DMP.
