Solo el ojo va al punto caliente

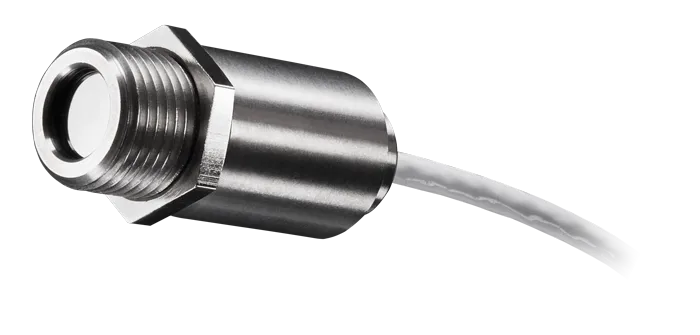

Es un pirómetro partido en dos: un cabezal de 28 milímetros con rosca M12 que se mete donde no cabe nada más, y la electrónica aparte, unida por cable. Eso resuelve los dos problemas de medir dentro de una máquina: el espacio, porque en el punto solo va el sensor, y el calor, porque el cabezal aguanta 120 °C mientras la parte delicada se queda fuera, en zona fresca.
Un pirómetro de una sola pieza —como el CS LT— lleva la óptica y la electrónica en el mismo cuerpo, y por tanto toda la temperatura que aguante la electrónica es la que aguanta el equipo: 80 °C. El CSmicro separa las dos cosas, y ahí gana:
| Pieza | Tamaño | Temperatura ambiente |
|---|---|---|
| Cabezal óptico (versión LT) | M12×1, 28 mm de largo | −20 a 120 °C, sin refrigeración |
| Cabezal óptico (versión LTH) | M12×1 | −20 a 180 °C, sin refrigeración |
| Caja de electrónica | 35 mm de largo × 12 mm | −20 a 80 °C, o 75 °C en la versión de 4-20 mA |
En la práctica esto significa que puedes meter el sensor donde antes hacía falta camisa de agua o purga de aire: dentro del túnel, junto al molde, en el hueco entre la resistencia y la banda. La electrónica se atornilla un metro más allá, en el bastidor. Y los 42 gramos del conjunto no piden soportería.
El mismo modelo se pide con tres cabezales distintos, y esa es la decisión que más afecta al resultado. La relación D:S dice cuántos milímetros de distancia caben por cada milímetro de superficie medida:
| Óptica | Cuándo | Con lente CF opcional |
|---|---|---|
| 22:1 (LT22H) | La más cerrada: mide objetos pequeños a distancia. A 1.1 m ve un círculo de 50 mm | Punto de 2.3 mm a 50 mm |
| 15:1 (LT15 / LT15H) | La intermedia y la más habitual. A 300 mm ve unos 20 mm | Punto de 3.4 mm a 50 mm |
| 2:1 (LT02) | La abierta, para medir muy de cerca superficies anchas: a 60 mm ve unos 18 mm | Punto de 2.5 mm a 23 mm |
La regla es la de siempre en pirometría: el objeto tiene que llenar el círculo de medición. Si el punto se sale de la pieza, el sensor promedia con el fondo y la lectura baja. Con la lente CF —un accesorio que se monta sobre el mismo cabezal— se llega a puntos de 2 a 3 milímetros, que es lo que hace falta para una pista, un componente o un hilo. Dinos el tamaño del objetivo y la distancia de montaje y te decimos qué óptica pedir.
Datos de la hoja técnica del CSmicro LT/LTH de Optris, leyendo la columna del LT.
| Principio de medición | Pirometría infrarroja, sin contacto, con cabezal separado |
|---|---|
| Rango de temperatura | −50 a 1030 °C, escalable por software |
| Rango espectral | 8 a 14 µm |
| Resolución óptica | 2:1, 15:1 o 22:1 según el cabezal, con el 90 % de la energía |
| Lente opcional | Lente de campo cercano CF: 2.3 mm a 50 mm en la 22:1; 3.4 mm a 50 mm en la 15:1; 2.5 mm a 23 mm en la 2:1 |
| Tiempo de respuesta | 14 ms al 90 % en el LT; 150 ms en el LTH |
| Exactitud del sistema | ±1.0 % o ±1.0 °C |
| Repetibilidad | ±0.5 % o ±0.5 °C |
| NETD | 50 mK |
| Coeficiente de temperatura | ±0.05 K/K o ±0.05 % por kelvin |
| Emisividad y transmisividad | Ajustables de 0.100 a 1.100 |
| Procesamiento de señal | Retención de máximo, de mínimo y promedio, más retención extendida con umbral e histéresis |
| Salida analógica | 0-5 V, 0-10 V o 4-20 mA a dos hilos, escalable |
| Salida de alarma | Simultánea con la analógica: colector abierto de 0-30 V y 50 mA, o 500 mA en la versión de corriente |
| Salida digital | Uni o bidireccional, 9.6 kBaud, niveles de 0/3 V, con USB opcional |
| Entrada programable | 0-10 V, para fijar emisividad desde el control o compensar temperatura ambiente |
| Indicación | LED verde: alarma, ayuda automática de apuntado, autodiagnóstico e indicación de temperatura por código |
| Temperatura ambiente | Cabezal LT: −20 a 120 °C. Cabezal LTH: −20 a 180 °C. Electrónica: −20 a 80 °C, o 75 °C en la versión de 4-20 mA |
| Temperatura de almacenamiento | −40 a 85 °C, cabezal y electrónica |
| Humedad | 10 a 95 %, sin condensación |
| Grado de protección | IP65 (NEMA-4) |
| Vibración y choque | IEC 60068-2-6 y 60068-2-64; choque IEC 60068-2-27, 25 G y 50 G |
| Dimensiones | Cabezal M12×1 de 28 mm; electrónica de 35 mm de largo y 12 mm de diámetro |
| Óptica | Silicio con recubrimiento resistente |
| Peso | 42 g |
| Software | Compact Connect para Windows, e IR mobile para Android conectando el móvil al sensor |
Un detalle que resuelve integraciones enteras: la entrada programable de 0-10 V. Sirve para que el propio control fije la emisividad desde el PLC —útil cuando la máquina procesa materiales distintos por receta y cada uno emite diferente— o para compensar la temperatura ambiente cuando el sensor mira una superficie reflectante. En vez de reconfigurar el sensor por cada cambio de producto, lo hace la receta.
A diferencia de su hermano de una pieza, el CSmicro sí ofrece 4-20 mA, y a dos hilos: la misma pareja de cables lleva alimentación y señal, que es lo que simplifica el cableado en una máquina llena de mangueras. También están las salidas de tensión de 0-5 V y 0-10 V, todas escalables al tramo de temperatura que interese, y una salida de alarma que trabaja a la vez que la analógica, no en su lugar.
El sensor se conecta al teléfono con el conector de la app y se ajusta desde IR mobile, en Android; desde PC está Compact Connect para Windows, gratuito. Poner emisividad, escalar la salida o fijar umbrales de alarma no exige llevar un portátil a planta.
El LED verde del cuerpo indica alarma, apuntado, autodiagnóstico y temperatura por código. Durante el montaje sirve para saber si el sensor está bien orientado sin conectar nada; después, para diagnosticar de un vistazo.
Sobre qué materiales mide bien: en la banda de 8 a 14 µm se comportan de forma predecible los plásticos, el papel, los textiles, la pintura, los alimentos y las superficies orgánicas. Los metales brillantes o pulidos, no: reflejan más de lo que emiten. Para esos, la propia serie CSmicro tiene los modelos 2M y 3M, de otra banda espectral, en la página de la serie.
Cuando el problema no es medir, sino dónde poner el sensor:
Cómo elegir dentro de la casa, en una frase: si tienes sitio y quieres una sola pieza, el CS LT; si el hueco es mínimo o el punto está caliente, este; y si el ambiente del cabezal pasa de 120 °C, el CSmicro LTH, que llega a 180 °C aunque su respuesta baja a 150 ms. Las cinco versiones de la serie están en la página de la serie CSmicro.
