Transmisor Modbus para calidad del aire interior
Transmisor de pared solo Modbus RTU —sin salidas analógicas— en dos configuraciones: 3 en 1 con CO₂, humedad y temperatura, o 2 en 1 de humedad y temperatura, con display opcional. Su rasgo propio: los dos sensores se cambian en campo, el INTERCAP® de humedad y el módulo de CO₂ GM10. Estabilidad de ±(15 ppm + 2 %) en cinco años y vida útil de más de quince.
Conviene decirlo de entrada porque cambia el proyecto eléctrico entero: el XMW85 no tiene salidas analógicas. Ni 4-20 mA ni 0-10 V, en ningún modelo. Lo único que entrega es Modbus RTU sobre RS-485.
No es una carencia, es la propuesta. Y la hoja explica lo que se gana al llevar comunicación digital hasta el nivel de campo:
| Acceso central | Se puede acceder a todos los transmisores de forma centralizada y vigilar fácilmente su comportamiento |
|---|---|
| Cableado | Se simplifica cuando hay varios equipos en el mismo bus |
| Configuración | Los transmisores se configuran con herramientas estandarizadas |
| Ampliación | El sistema se amplía con equipos adicionales de forma rápida y cómoda |
Traducido a obra: un transmisor 3 en 1 analógico necesita tres pares de hilos —uno por variable— hasta el controlador. El XMW85 lleva las tres por el mismo bus, y encima comparte ese bus con los demás transmisores de la planta. En un edificio con decenas de puntos, la diferencia en canalización y en horas de electricista no es menor.
Y el reverso, que también hay que decirlo: si tu controlador solo admite entradas analógicas, este no es el equipo. Para ese caso están los de la serie GMW80, que dan 4-20 mA y 0-10 V.

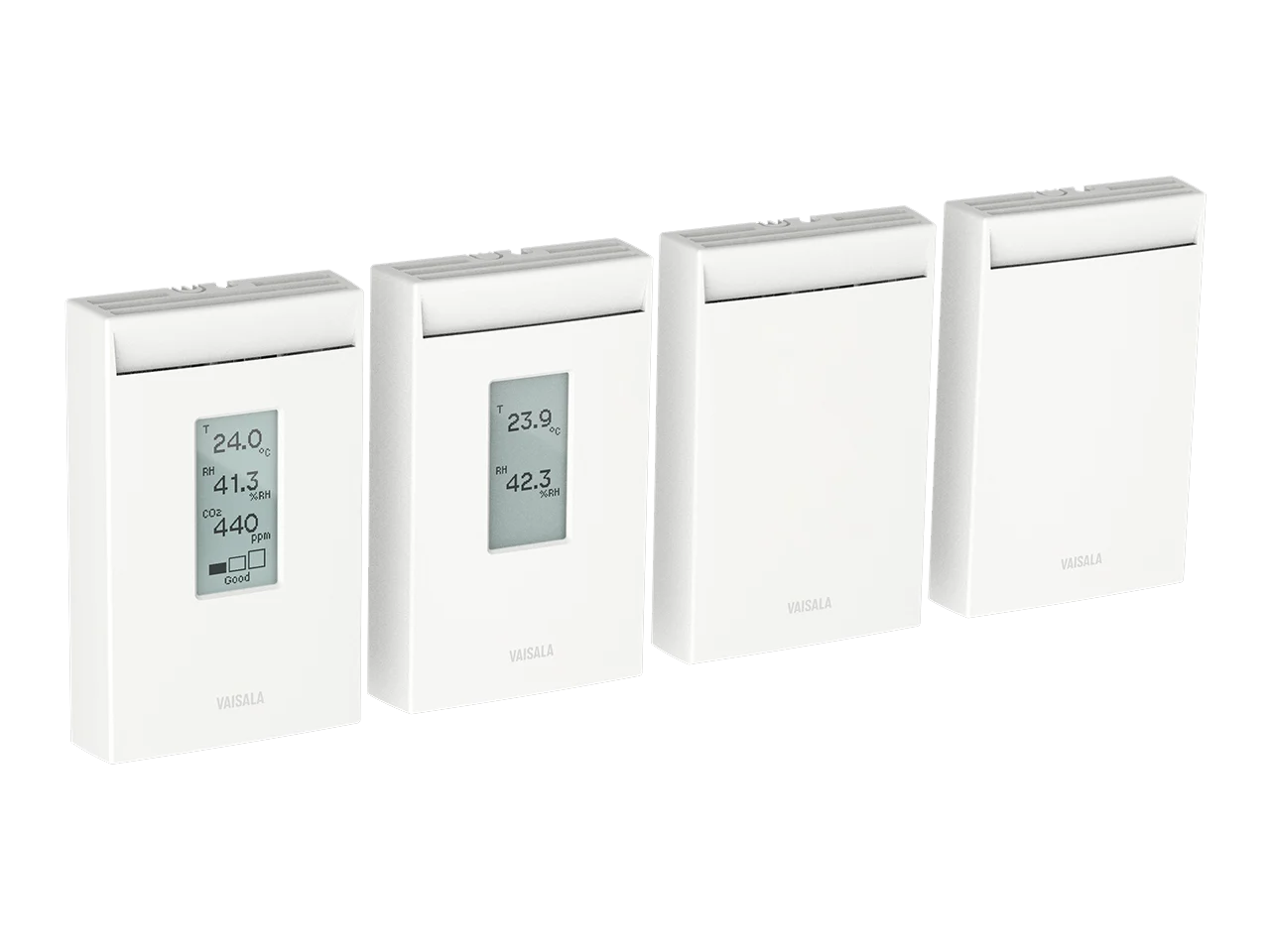

El XMW85 se pide por código, y el código dice exactamente qué mide y qué enseña. La G lleva CO₂; la H, no.
| Modelo | Mide | Display | Código |
|---|---|---|---|
| XMW85GD | CO₂, HR y T | Sí, en unidades métricas | XMW85GDV0 |
| XMW85GE | CO₂, HR y T | Sí, en unidades no métricas | XMW85GEV0 |
| XMW85G | CO₂, HR y T | No | XMW85GNV0 |
| XMW85HD | HR y T | Sí, en unidades métricas | XMW85HDV0 |
| XMW85HE | HR y T | Sí, en unidades no métricas | XMW85HEV0 |
| XMW85H | HR y T | No | XMW85HNV0 |
La regla, para no equivocarse al pedir: G = 3 en 1 con CO₂; H = 2 en 1 sin CO₂. Y después, D = display métrico, E = display no métrico —el de unidades imperiales, para proyectos que se documentan en °F—, y sin esa letra, sin display. Los seis se comunican igual: por Modbus.
Hay una diferencia entre las dos familias que no está en el nombre y conviene conocer: los modelos de humedad y temperatura trabajan de −20 a +70 °C, y los que llevan CO₂, de 0 a +50 °C. Si el punto de medición es frío o caliente de más, el CO₂ es lo que limita.
Es el otro rasgo que define a este equipo, y aparece en la lista de características de la primera página de la hoja, no escondido entre los repuestos:
| Sensor de humedad INTERCAP® | Intercambiable por el usuario, para una sustitución sencilla en campo. Referencia 15778HM, y existe el paquete INTERCAPSET-10PCS con diez unidades |
|---|---|
| Módulo de CO₂ GM10 | Reemplazable en campo, para un servicio sencillo. Referencia GM10SP80 |
La hoja lo resume así: el XMW85 requiere un mantenimiento mínimo gracias a la estabilidad de sus sensores y a la calidad de sus materiales, pero si hace falta, el INTERCAP o el CARBOCAP pueden cambiarse en campo con un tiempo de parada mínimo.
Por qué eso importa en un edificio grande: cuando un sensor de pared falla, la alternativa habitual es desmontar el transmisor entero, mandarlo a servicio y dejar el punto ciego mientras tanto — o tener transmisores completos de repuesto en almacén. Aquí lo que se guarda en el almacén es un sensor, y el cambio se hace en la propia pared. El paquete de diez INTERCAP existe precisamente porque el fabricante espera que se haga así.
El sensor de CO₂ es el CARBOCAP® GM10, el mismo de la serie GMW80, con su referencia interna: la hoja dice que esa referencia garantiza una estabilidad excelente y un funcionamiento impecable incluso en edificios ocupados de forma continua, sin necesidad de reajustes frecuentes. Es lo que distingue a este sensor de los que se autocorrigen suponiendo que el local se vacía cada semana — suposición que no se cumple en un hospital ni en una planta a tres turnos.
Y hay un detalle de diseño con consecuencia directa en la lectura: como el consumo es bajo, el calor que genera la electrónica no distorsiona la temperatura dentro del sensor. En un equipo que mide temperatura dentro de su propia caja, eso es lo que hace fiable el dato.
Datos de la hoja técnica del XMW85 de Vaisala.
| Sensor de CO₂ | CARBOCAP® GM10, con referencia interna |
|---|---|
| CO₂ — rango | 0 a 2000 ppm, en los modelos G |
| CO₂ — exactitud | ±(30 ppm + 3 % de la lectura) entre +20 y +30 °C · ±(35 ppm + 3.7 %) entre +10 y +20 °C y entre +30 y +40 °C · ±(40 ppm + 4.8 %) entre 0 y +10 °C y entre +40 y +50 °C |
| CO₂ — estabilidad | ±(15 ppm + 2 % de la lectura) a lo largo de cinco años, en aplicaciones HVAC típicas |
| CO₂ — calentamiento y respuesta | 1 min de calentamiento, 10 min para la especificación completa. Tiempo de respuesta al 63 %, 60 s |
| Vida útil del producto | Más de 15 años |
| Sensor de humedad | Vaisala INTERCAP® |
| Humedad — rango | 0 a 100 %HR en los modelos de HR y T; 0 a 95 %HR en los que llevan CO₂ |
| Humedad — exactitud | Entre +10 y +30 °C: ±3 %HR de 0 a 70 %HR y ±5 %HR de 70 a 100 %HR. En las bandas exteriores: ±7 %HR |
| Humedad — estabilidad | ±2 %HR a lo largo de 2 años, en aplicaciones HVAC típicas |
| Temperatura — sensor | Sensor digital de temperatura |
| Temperatura — rango | −20 a +70 °C en los modelos de HR y T; 0 a +50 °C en los que llevan CO₂ |
| Temperatura — exactitud | ±0.5 °C entre +10 y +30 °C; ±1.0 °C entre −5 y +10 °C y entre +30 y +55 °C |
| Velocidad máxima de viento o flujo | 30 m/s |
| Humedad de operación | 0 a 100 %HR, sin condensación |
| Almacenamiento | Sin display, −40 a +70 °C. Con display, −30 a +70 °C |
| Grado de protección | IP30 |
| Salida | Modbus RTU. No hay salidas analógicas |
| Modbus | Direcciones 1 a 247 —hasta 255, no estándar—; velocidades de 4800 a 57600 bps; paridad ninguna o par; admite automáticamente 1 y 2 bits de parada |
| Alimentación | 18 a 35 V CC, o 24 V CA ±20 % a 50/60 Hz |
| Materiales y color | Envolvente de ABS/PC homologado UL-V0, blanco RAL9003 |
| Conexión | Sección máxima de cable 1.5 mm² (16 AWG) |
| Peso | Modelos de HR y T: 104 g sin display, 113 g con display. Modelos con CO₂: 113 g sin display, 122 g con display |
| Repuestos | Módulo de CO₂ GM10SP80, sensor de humedad INTERCAP® 15778HM y paquete de diez sensores INTERCAPSET-10PCS |
| Conformidad | Directiva EMC 2014/30/UE y directiva RoHS 2011/65/UE con la enmienda 2015/863. EN 61326-1, entorno electromagnético básico; emisiones CISPR 32 / EN 55032, clase B. Marcas CE, China RoHS y RCM |
Dos notas al pie de la hoja que conviene leer antes de decidir el punto de montaje. La primera: aunque el rango de los modelos de humedad y temperatura llegue a +70 °C, no es para instalación permanente por encima de +60 °C. La segunda: el comportamiento del display puede variar cerca de los extremos del rango de operación — si el sitio es frío o caliente de verdad, el modelo sin display es el sensato.
Y la misma advertencia de altitud que hacemos en toda esta rama: la exactitud del CO₂ está dada a 1013 hPa y no incluye las dependencias de presión ni de temperatura. El XMW85 no compensa presión, así que en el altiplano —la Ciudad de México ronda los 780 hPa— la lectura se desvía. Está explicado en la ficha del GMD110; y si el proyecto necesita exactitud a esa altitud, la que sí compensa presión es la sonda GMP252, con rango compensado de 500 a 1100 hPa. Dinos la altitud y te decimos cuál conviene.
La hoja dedica un apartado a esto y explica el porqué: en edificios con cientos de sensores, el tiempo de montaje por unidad es un factor de coste importante, y volver a la obra a comprobar que un sensor funciona añade más. Las decisiones de diseño van en esa dirección:
| Sin piezas sueltas | Nada que se caiga ni se pierda durante el montaje |
|---|---|
| Tornillos retenidos | Los tornillos quedan retenidos en la envolvente |
| Conectores rotulados | Todos claramente identificados |
| Conectores accesibles | Al alcance, sin desmontar nada para llegar a ellos |
Y el cableado suma en la misma dirección: al ir todo por un bus Modbus compartido, no hay que tirar un par de hilos por cada variable ni por cada equipo hasta el controlador. En una planta con veinte puntos de medición, eso es canalización que no se instala.
Ventilación controlada por demanda y monitoreo de calidad del aire interior en los distintos espacios de un edificio: oficinas, escuelas, hospitales, salas de reunión y áreas de producción con personal. La hoja lo plantea como una herramienta de estrategias de ventilación inteligente que mejoran la eficiencia energética manteniendo un ambiente interior sano y confortable.
Las otras opciones de la casa para el mismo trabajo: si el controlador pide señal analógica, la serie GMW80 y el GMW90; si hay que medir dentro de un conducto, el GMD110; y si hace falta una sonda con compensaciones o medir en porcentaje, las GMP252, GMP251 y GMP231. El planteamiento completo está en CO₂ para HVAC y ventilación por demanda.
