Una en ppm, dos en porcentaje
Sondas CARBOCAP® inteligentes, con salidas propias. El GMP252 mide de 0 a 10 000 ppm con ±40 ppm y compensa temperatura, presión, humedad y oxígeno — su compensación de presión cubre de 500 a 1100 hPa, o sea todo el altiplano mexicano. El GMP251 sube a 20 % de CO₂ para incubadoras y bioprocesos, y el GMP231 es la de incubadora de cultivo.
Las tres son sondas CARBOCAP y las tres se enchufan a la plataforma Indigo. Lo que las separa es en qué escala mide cada una, y con ella el mundo al que pertenece:
| Sonda | Escala | Su terreno |
|---|---|---|
| GMP252 | ppm — 0 a 10 000 ppm | Agricultura, refrigeración, invernaderos y climatización exigente. Todo lo que sea aire que respira gente o plantas |
| GMP251 | % — 0 a 20 % CO₂ | Incubadoras, biorreactores, cámaras de cultivo, bioprocesos y atmósferas controladas de laboratorio |
| GMP231 | %, específica | Incubadoras de CO₂, con enfoque de integración OEM: optimizada para el ambiente cálido y húmedo del interior de la incubadora |
La frontera es más nítida de lo que parece: una incubadora de cultivo celular trabaja al 5 % de CO₂, que son 50 000 ppm — diez veces por encima del techo del GMP252 en su rango extendido. Y una oficina bien ventilada anda por los 600-1000 ppm, que es 0.06-0.1 % y quedaría perdido en el ruido de una sonda de porcentaje. No son sustitutas: cada una vive en su orden de magnitud.
La ficha técnica que tenemos es la del GMP252, así que las cifras detalladas de esta página son suyas. Del GMP251 y del GMP231 publicamos lo confirmado en catálogo, más abajo. Si tu caso es incubadora o bioproceso, pídenos la hoja del GMP251 y te la pasamos con la selección hecha.
Aquí está la diferencia de fondo entre esta sonda y un NDIR corriente, y la hoja la enseña sin pudor: publica cada dependencia dos veces, con y sin compensación. Las cifras hablan solas.
| Magnitud | Compensada | Sin compensar |
|---|---|---|
| Temperatura | ±0.05 % de la lectura por °C, de −10 a +50 °C; menos de ±0.1 % de −40 a +60 °C | −0.5 % de la lectura por °C, típico a 2000 ppm |
| Presión | ±0.015 % de la lectura por hPa, en el rango 500 a 1100 hPa | +0.15 % de la lectura por hPa |
| Humedad | ±0.7 % de la lectura, de 0 a 100 %HR a +25 °C | +0.05 % de la lectura por %HR |
| Oxígeno | ±0.6 % de la lectura, de 0 a 90 % de O₂ a +25 °C | −0.08 % de la lectura por %O₂ |
La que decide una compra en México es la segunda. La compensación de presión cubre de 500 a 1100 hPa — y eso incluye todo el altiplano: la Ciudad de México ronda los 780 hPa, Toluca todavía menos. Es exactamente el escenario donde un sensor de CO₂ sin compensar da lecturas que no sirven para controlar nada, y por eso lo advertimos en la ficha del transmisor de ducto GMD110, que no la lleva. El GMP252 sí.
La cuarta compensación es la más especializada y explica dónde vive esta sonda: el oxígeno de fondo. En un biorreactor, una atmósfera controlada o una cámara de maduración, la mezcla de gases no es aire — y sin corregir por O₂ la lectura de CO₂ se desplaza. Que la hoja especifique de 0 a 90 % de O₂ dice a qué clase de procesos está apuntando.
Para que todo eso funcione, la sonda lleva un sensor de temperatura interno dedicado a compensar la medición de CO₂. No es un parámetro de salida más: está ahí para corregir.

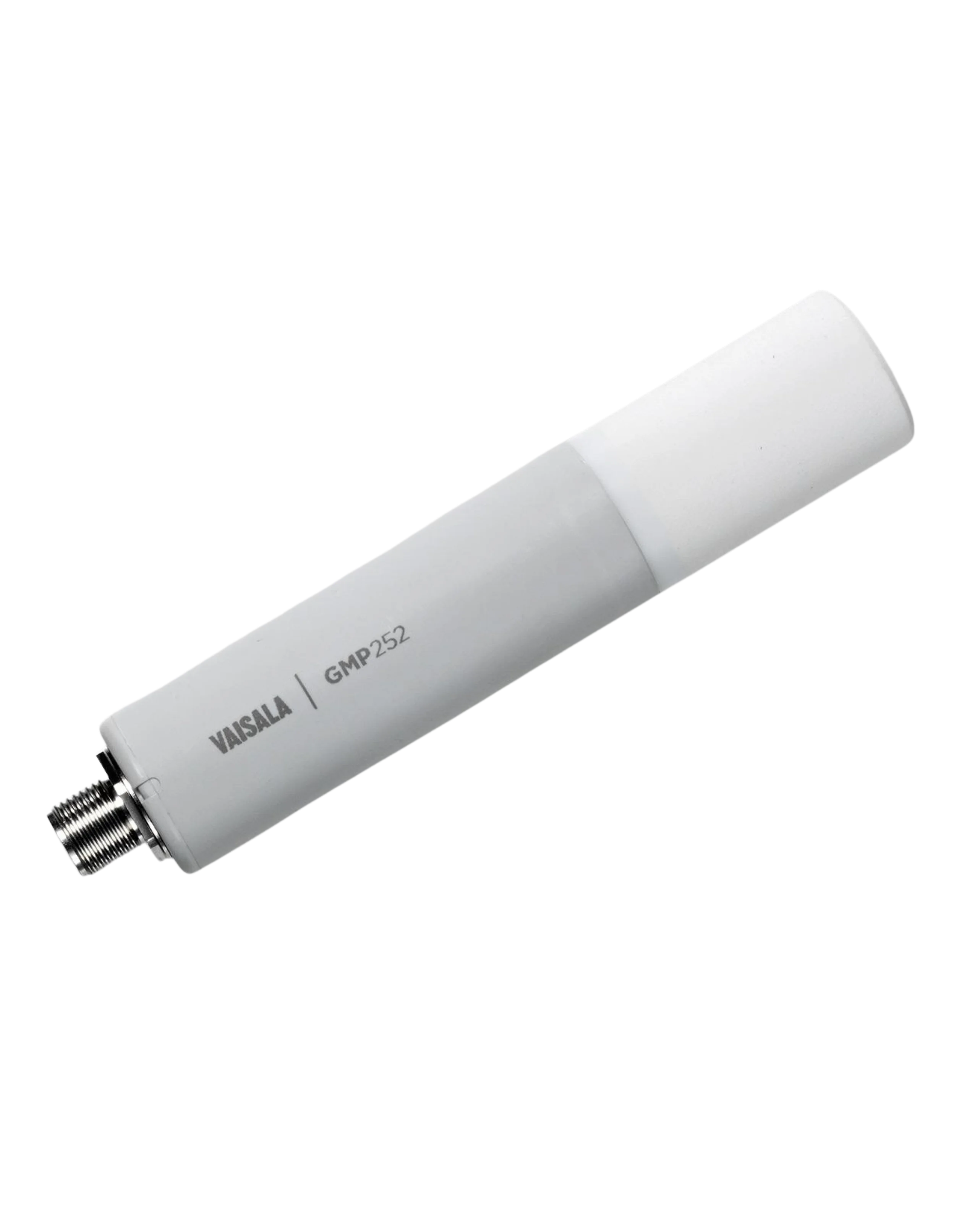

Datos de la hoja técnica del GMP252 de Vaisala.
| Sensor | Vaisala CARBOCAP® patentado, de última generación, con una fuente de luz infrarroja de nuevo tipo en lugar de la bombilla incandescente tradicional, lo que alarga la vida útil de la sonda |
|---|---|
| Rango de medición | 0 a 10 000 ppm de CO₂, y hasta 30 000 ppm con exactitud reducida |
| Exactitud | ±40 ppm entre 0 y 3000 ppm; ±2 % de la lectura entre 3000 y 10 000 ppm; ±3.5 % de la lectura hasta 30 000 ppm. A 25 °C y 1013 hPa, incluidas repetibilidad y no linealidad |
| Incertidumbre de calibración | ±31 ppm a 2000 ppm; ±105 ppm a 10 000 ppm |
| Estabilidad a largo plazo | ±60 ppm/año entre 0 y 3000 ppm; ±150 ppm/año entre 3000 y 6000; ±300 ppm/año entre 6000 y 10 000 |
| Compensaciones | De temperatura —con sensor interno dedicado—, presión, humedad y oxígeno. Cifras en la tabla de arriba |
| Arranque | Puesta en marcha en menos de 12 s a +25 °C; calentamiento hasta especificación completa en menos de 2 min |
| Tiempo de respuesta T90 | Con filtro estándar, menos de 1 min. Con adaptador de flujo a más de 0.1 l/min, 30 s. Con pantalla antisalpicaduras, menos de 3 min |
| Temperatura de operación | −40 a +60 °C, para la medición de CO₂ |
| Almacenamiento | −40 a +70 °C |
| Humedad de operación | 0 a 100 %HR, sin condensación |
| Prevención de condensación | Calentamiento del cabezal del sensor con el equipo energizado |
| Tolerancia química | Exposición temporal durante la limpieza a peróxido de hidrógeno (H₂O₂, 2000 ppm, sin condensación), agentes de limpieza alcohólicos —etanol e isopropanol—, acetona y ácido acético |
| Presión de operación | Menos de 1.5 bar |
| Rango de presión compensado | 500 a 1100 hPa |
| Caudal de gas, opción de flujo | Rango de operación menor de 10 l/min; recomendado 0.1 a 0.8 l/min. Por debajo de 1 l/min no hay efecto; de 1 a 10 l/min, menos de 0.6 % de la lectura por l/min |
| Grado de protección | IP65, para el cuerpo de la sonda |
| Salidas analógicas | 0-5 V o 0-10 V escalables, carga mínima 10 kΩ · 0/4-20 mA escalable, carga máxima 500 Ω |
| Salida digital | Sobre RS-485: Modbus y Vaisala Industrial Protocol |
| Tensión de alimentación | 12 a 30 V CC con salida digital o de tensión; 20 a 30 V CC con salida de corriente |
| Consumo | 0.4 W típico en operación continua, 0.5 W máximo |
| Conector | M12 de 5 pines, macho |
| Dimensiones y peso | Sonda de 25 mm de diámetro y 130 mm de longitud; 55 g |
| Materiales | Cuerpo de polímero PBT; filtro de PTFE |
| Conformidad | Directivas EMC y RoHS. Compatibilidad electromagnética según EN 61326-1, entorno electromagnético básico; emisiones CISPR 32 / EN 55032, clase B. Marcas CE y RCM |
| Calibración | Certificado de calibración incluido |
Dos avisos de la letra pequeña. El primero, sobre la tolerancia química: la hoja la da como exposición temporal durante la limpieza, no como tolerancia continua — es lo que permite descontaminar con H₂O₂ o limpiar con alcohol sin dañar la sonda, no dejarla trabajando sumergida en esos ambientes. El segundo, sobre la alimentación: con salida de corriente hacen falta 20 V CC; con digital o tensión bastan 12. Si el tablero da 12 o 15 V y se cablea el lazo de 4-20 mA, el equipo no arranca — y no está averiado.
El GMP252 es una sonda compacta de instalación por conexión y desconexión rápidas, y con una particularidad pensada a propósito: su superficie es lisa, para que sea fácil de limpiar. Junto con la tolerancia a peróxido y a alcoholes, eso es lo que la hace apta para los sitios donde hay protocolo de limpieza.
Existe un adaptador de flujo con puertos de gas, referencia ASM212011SP, que permite llevar el gas por tubo hasta la sonda con una bomba externa — medición remota, sin poner el instrumento en el punto difícil. Y se puede añadir un multiplexor para muestrear desde varias ubicaciones con una sola sonda.
Con una salvedad que la hoja pone en nota al pie y que conviene decir antes de cotizar: la bomba y el multiplexor no los suministra Vaisala. Son de terceros. Lo que sí es de Vaisala es el adaptador y las especificaciones de caudal — por debajo de 1 l/min no hay efecto sobre la medida, y el rango recomendado es de 0.1 a 0.8 l/min.
| Accesorio | Referencia |
|---|---|
| Adaptador de flujo con puertos de gas | ASM212011SP — para tubo de 4 mm de diámetro interior |
| Pantalla antisalpicaduras | ASM212017SP — sube el T90 a menos de 3 min |
| Protector de radiación | DTR250, y DTR250A con kit de montaje en poste |
| Mango con colgador magnético | GMP252HANDLESP |
| Brida de montaje, soporte y clips | 243261SP, ASM213582 y 243257SP |
| Adaptador de calibración y filtro de PTFE | DRW244827SP y DRW244221SP |
| Cables para Indigo80 y MI70, y adaptador USB | 272075SP, CBL210472 y USB2 |
El protector de radiación DTR250 merece señalarse porque abre una aplicación entera: es lo que permite dejar la sonda a la intemperie sin que el sol le caliente el cabezal y falsee la lectura. Con el kit de poste, la DTR250A, se monta en campo abierto.

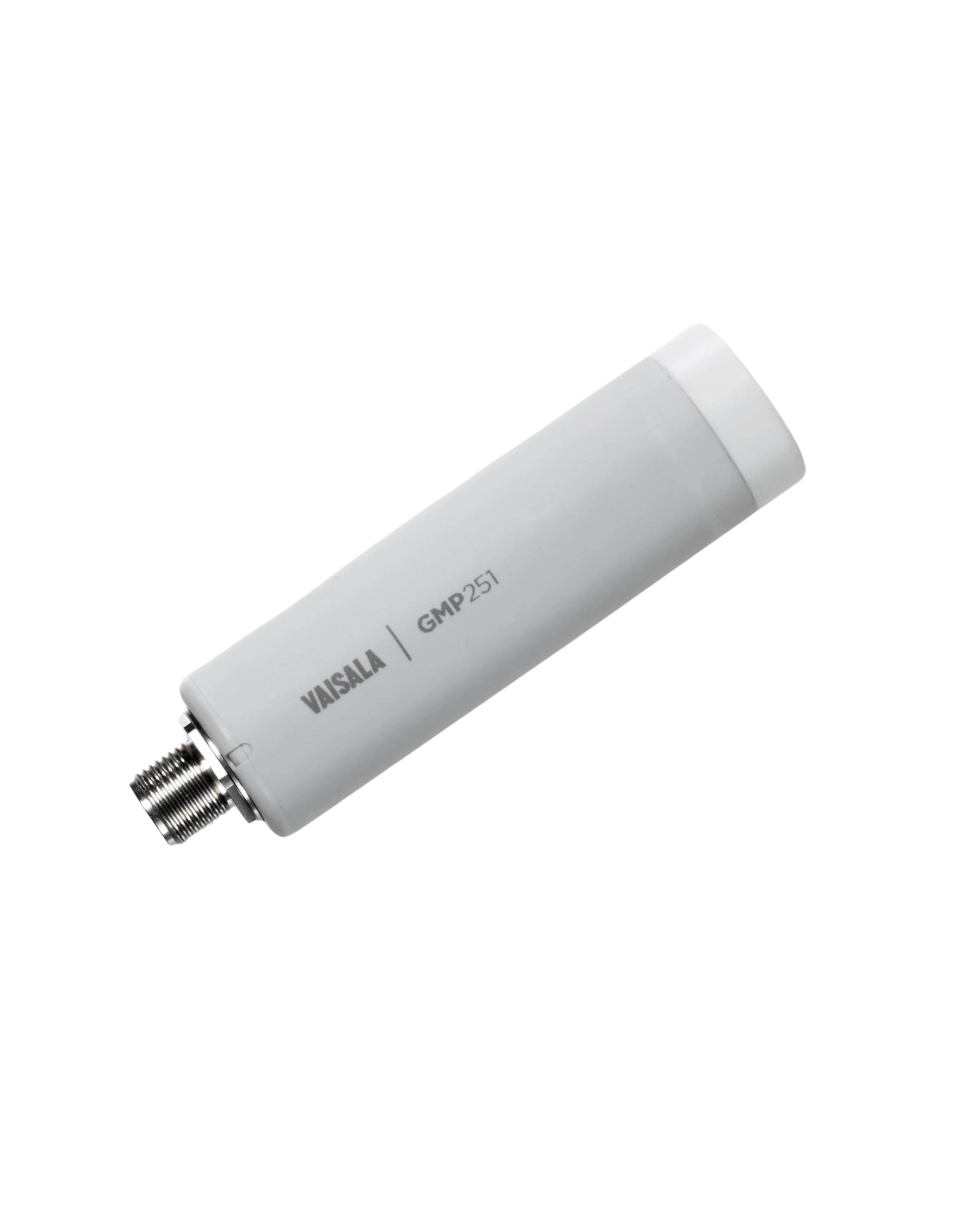

| Rango | 0 a 20 % de CO₂ |
|---|---|
| Precisión | ±0.2 %CO₂ entre 0 y 8 % |
| Temperatura | −40 a +60 °C |
| Protección y conector | IP65, M12 de 5 pines |
| Descontaminación | Soporta +90 °C |
| Peso | 42 g |
| Su terreno | Incubadoras, biorreactores, cámaras de cultivo, bioprocesos y atmósferas controladas de laboratorio. Robusta ante humedad y condensación |
Lo de descontaminación a +90 °C no es un dato de catálogo cualquiera: es lo que permite que la sonda se quede dentro de la incubadora durante el ciclo de descontaminación por calor húmedo, en vez de tener que sacarla cada vez. En un laboratorio que descontamina rutinariamente, eso es la diferencia entre un sensor fijo y uno que alguien tiene que acordarse de retirar.
El GMP231 es la sonda específica para incubadoras de CO₂, optimizada para mantener un desempeño estable en ambientes cálidos y húmedos — que es exactamente lo que hay dentro de una. Está pensada para integración OEM, es decir, para que el fabricante de la incubadora la monte dentro de su equipo.
| Para qué está diseñada | Las condiciones internas de una incubadora de cultivo |
|---|---|
| Qué aporta | Estabilidad que asegura condiciones repetibles entre lotes |
| Uso típico | Validación y verificación de incubadoras, e integración OEM |
De estas dos no tenemos hoja técnica, así que lo publicado es lo confirmado en catálogo. Pídenos la que te haga falta y te la pasamos. El contexto completo de esta aplicación está en CO₂ para ciencias de la vida e incubadoras.
A diferencia del GMD110, que es un transmisor cerrado, las GMP son sondas inteligentes y autónomas: ya traen salidas analógicas y digitales propias. Se pueden cablear directamente, o montar sobre un transmisor si hace falta más:
| Configuración | Qué obtienes |
|---|---|
| Sonda sola | 0-5 o 0-10 V, 0/4-20 mA y RS-485 con Modbus o Vaisala Industrial Protocol. Para muchos casos, no hace falta nada más |
| Con un transmisor Indigo | Más salidas y más opciones de configuración. Con el Indigo520, pantalla, cuatro salidas analógicas, relés y Modbus TCP/IP |
| Con el indicador Indigo80 | Verificación en sitio y diagnóstico. Cable 272075SP |
Y para calibración de campo, analítica del dispositivo y configuración, la sonda se conecta a un PC con el software Vaisala Insight para Windows®, mediante el adaptador USB2.
La GMP252 es además una de las sondas de mano que se venden con el Indigo80, junto con la HMP80 y la DMP80. Con el mango GMP252HANDLESP, la misma sonda que tienes fija en un invernadero sirve de instrumento de verificación.
La hoja del GMP252 nombra cuatro terrenos: agricultura, refrigeración, invernaderos y aplicaciones exigentes de climatización, donde hagan falta medidas estables y exactas a nivel de ppm. Las de porcentaje se van al laboratorio y al bioproceso.
Las tres páginas de aplicación que cubren estas sondas: HVAC y ventilación por demanda, agricultura e invernaderos y ciencias de la vida e incubadoras. Si lo que necesitas es CO₂ en ducto, el equipo es el GMD110. El planteamiento general está en medición de CO₂ industrial.
