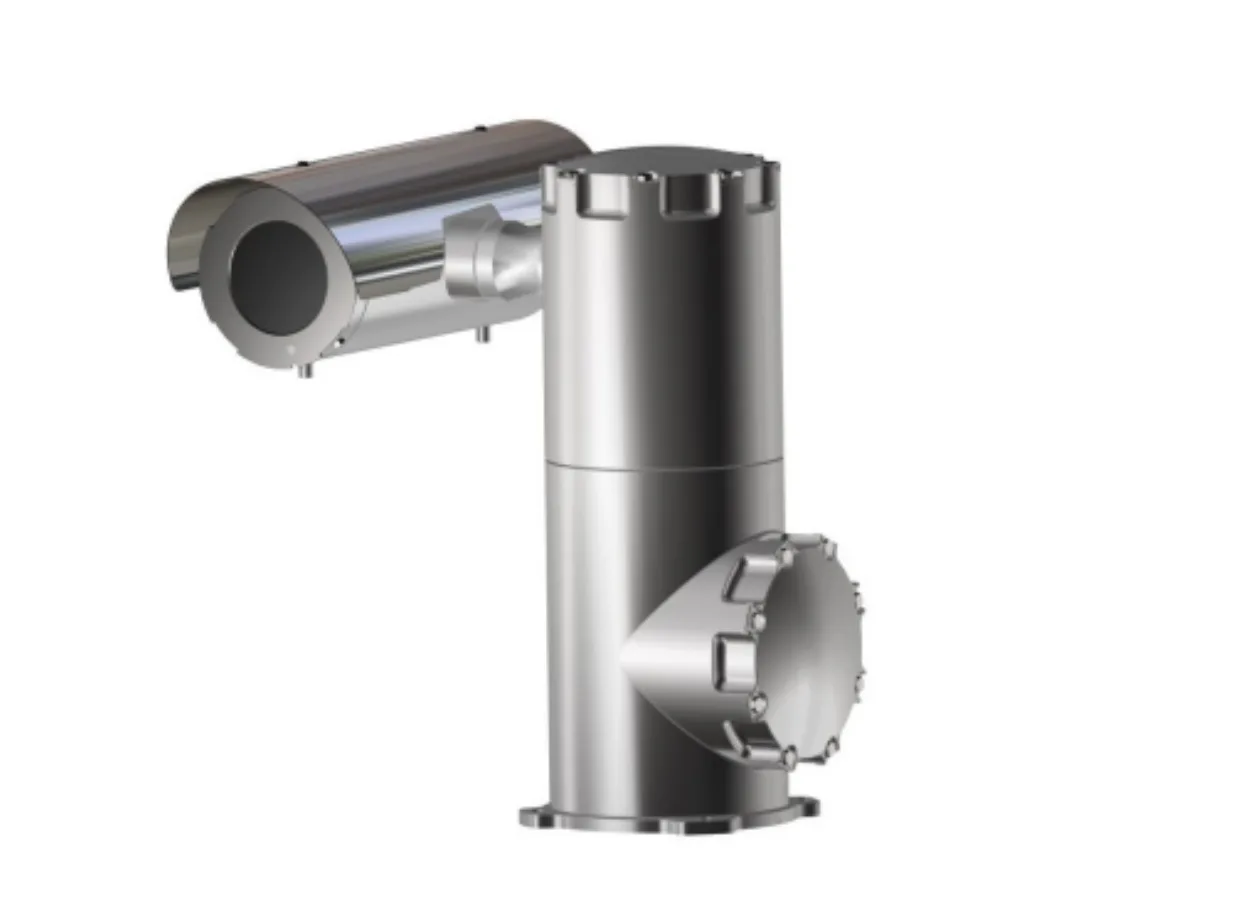

Thermal PTZ, la estación de cámara térmica de acero inoxidable

Una precisión importante antes de nada: es un equipo de área segura

Conviene decirlo al principio porque en oil & gas la confusión sale cara. La portada de la hoja técnica de esta estación dice «SAFE AREA», y en todo el documento no aparece ninguna certificación ATEX, IECEx ni marcado de antideflagrancia. Las normas que sí declara son de protección de entrada, compatibilidad electromagnética y seguridad eléctrica: EN 60529, la serie EN/IEC 61000, EN/IEC 62368-1, RoHS 3 y WEEE.

Dicho de forma que no deje dudas: esta cámara está construida para ambientes corrosivos, marinos y de intemperie severa, no para atmósferas potencialmente explosivas. Tecnovideo sí fabrica equipo para zona clasificada —está recogido en la página de CCTV para zonas clasificadas—, pero son otros modelos. Si tu punto de instalación está dentro de una zona Ex, el equipo es la Compact Thermal: mismo sensor y mismas ópticas que esta, pero en envolvente antideflagrante Ex db IIC con marcado ATEX, IECEx y UKCA para zonas 1, 2, 21 y 22.

Todo el equipo está construido para durar fuera

La mayor parte del precio de una estación así no está en el sensor: está en la caja y en el mecanismo. Estos son los datos que lo explican:

Dos elecciones de diseño que dicen mucho. El AISI 316L electropulido es el acero de la industria química y del entorno marino: el electropulido elimina la rugosidad donde se agarran los cloruros, que es por donde empieza la corrosión. Y el IK10 en todas las caras menos la ventana es una precisión honesta del fabricante — el germanio es frágil por naturaleza, y decirlo es mejor que dar un IK global que no se cumpliría de frente.

El sensor térmico y sus seis ópticas

Todas trabajan a F/1.0 y el enfoque es fijo y manual: se elige la óptica al pedir el equipo y no se cambia después desde el software. Por eso la distancia mínima de enfoque importa tanto como el campo de visión — con la de 55 mm, un objetivo a menos de dos metros no se puede enfocar.

Detecta por sí sola: la analítica va dentro de la cámara

Es un punto que conviene entender bien al dimensionar un sistema. Esta estación no necesita un software de análisis externo para detectar: lleva la analítica en el propio equipo, y también graba en el borde.

Una reserva necesaria, porque estamos hablando de seguridad: la hoja técnica dice «detección de fuego: sí» y nada más. No declara norma de referencia, ni alcance, ni tiempo de respuesta, ni sensibilidad, y nosotros no se los atribuimos. Si el proyecto tiene que cumplir una norma concreta de detección de incendios, ese es exactamente el dato que hay que pedir al fabricante por escrito antes de comprometer nada, y lo pedimos contigo.

Movimiento, red y alimentación

Dos cosas que deciden la instalación. El salto de 85 a 130 vatios no es el consumo de la cámara: es la calefacción arrancando en frío, así que la acometida hay que dimensionarla para el peor caso, no para el habitual. Y la opción de fibra monomodo con 20 kilómetros de alcance es lo que hace viable poner la cámara en un extremo de una instalación grande —un tanque lejano, un muelle, un perímetro— sin repetidores por el camino.

Cuándo elegir esta estación

Y cuándo no: si el punto está dentro de una zona clasificada, porque este equipo es de área segura y ahí va la Compact Thermal, su hermana certificada; si necesitas medir temperatura con exactitud y no vigilar, donde la rama correcta son las cámaras termográficas de proceso o un pirómetro; si el soporte no aguanta 29 kilos; si no hay alimentación suficiente para los 130 W del arranque en frío; y si el objetivo está más cerca de la distancia mínima de enfoque de la óptica elegida. Si hace falta además imagen visible del mismo punto, están las cámaras duales. Y para gestionar varias cámaras y que la detección sea automática, la plataforma es TVTherm.

Industrias donde se utiliza

Donde el equipo vive fuera y el ambiente se come el acero corriente:
