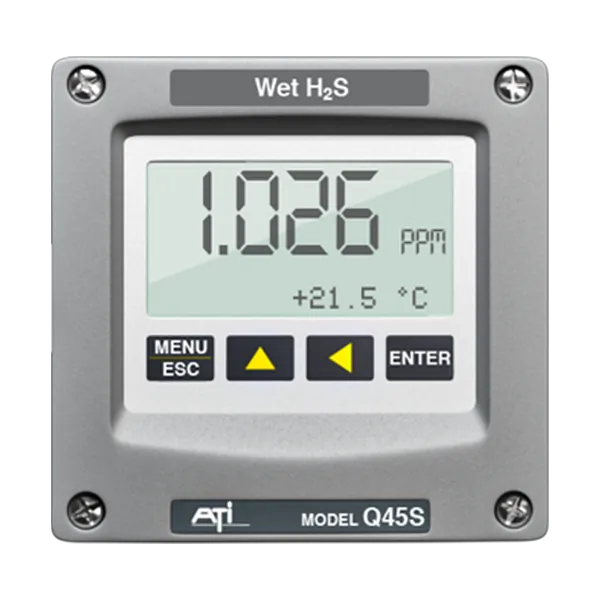

| Modelo | Badger Meter Q45S (familia GasSens / ATi). En la tabla de pedido figura como Q9-A-B Wet Hydrogen Sulfide Monitor |
|---|
| Tipo | Monitor continuo de sulfuro de hidrógeno para gas húmedo, en sistemas de control de olores |
|---|
| Gas | Sulfuro de hidrógeno (H₂S). Es un equipo de un solo gas, no multigas |
|---|
| Sensor | Diseño especial de sensor para gas húmedo, capaz de operar en corrientes condensantes sin que el vapor de agua lo ciegue |
|---|
| Electrónica | Paquete estándar Q45 combinado con el sensor «Wet H₂S» |
|---|
| Problema que resuelve | En humedad condensante, las gotas de agua sobre la cara del sensor bloquean la difusión del H₂S y un sensor de sulfuro estándar deja de medir |
|---|
| Contexto típico | Lavadores de control de olores en plantas de tratamiento y sistemas de alcantarillado, que a menudo usan proceso húmedo con solución de hipoclorito |
|---|
| Purga de aire | Opcional. Sistema automático controlado por el transmisor, que lanza periódicamente un chorro de aire sobre la superficie del sensor para retirar el agua acumulada y mantener libre la vía de difusión |
|---|
| Instalación de la purga | La boquilla de limpieza debe apuntar en el sentido del flujo para funcionar correctamente. Rosca de 1½ in NPT; el adaptador de tubería lo suministra el cliente |
|---|
| Montaje del sensor | Configuraciones especiales para inserción en ducto o uso en celda de flujo |
|---|
| Medición a la entrada | Hasta 200 ppm de H₂S |
|---|
| Medición a la salida | Idealmente por debajo de 0.5 ppm |
|---|
| Escalas | 0…2.000 ppm, 0…20.00 ppm y 0…200.0 ppm, programables |
|---|
| Sensibilidad | 0.1 ppm mínimo |
|---|
| Estabilidad de cero | ±0.04 ppm |
|---|
| Precisión | En general ±10 % del valor, limitada por la precisión del gas de calibración disponible |
|---|
| Linealidad | ±0.5 % (electrónica) |
|---|
| Deriva de span | Depende del entorno, en general menos del 3 % al mes |
|---|
| Tiempo de respuesta | 90 % en 60 segundos |
|---|
| Salida analógica | 4…20 mA aislada, 575 Ω máximo, con span programable por el usuario |
|---|
| Relés | Dos SPDT, 5 A a 230 V CA resistivos, con bobina programable normalmente energizada o desenergizada. Uno se usa para controlar la purga de aire; el segundo queda libre para alarma externa, y solo está disponible para alarma si no se implementa la purga |
|---|
| Simulación | La salida analógica y los relés pueden forzarse a valores definidos para probar el sistema completo; salidas y alarmas también pueden inhibirse durante mantenimiento y calibración |
|---|
| Pantalla | LCD de números grandes, con segunda línea para salida cruda del sensor, valor de mA y otra información |
|---|
| Controles | Cuatro teclas de membrana en el frente, sin abrir el equipo |
|---|
| Alimentación | 115 o 230 V CA, 50/60 Hz, 5 VA máx. Opcionalmente, alimentación por pilas AA |
|---|
| Versión por pilas | Para instalaciones temporales: funciona con 2 pilas AA internas durante unos 10 días con la retroiluminación apagada, e incluye registrador de datos |
|---|
| Registro de datos | Disponible en la versión por pilas: hasta 10 días de datos a intervalos de 1 minuto, descargables a una PC con el software que se entrega con el equipo |
|---|
| Envolvente | NEMA 4X de policarbonato, a prueba de intemperie, para montaje en pared, tubo o panel |
|---|
| Certificación | El conjunto electrónico es CSA/UL. Marcado CE. Pensado para ambientes típicos de planta de tratamiento, no es un equipo antiexplosión |
|---|
| Temperatura de operación | −20…50 °C (−4…122 °F) |
|---|
| Presión de operación | −0.2…10 PSIG |
|---|
| Peso | 1.8 kg (4 lb) |
|---|
| Accesorios | Adaptador de calibración (00-1251) |
|---|
| Soporte | INGFRAMEX en México y LATAM |
|---|
