Humedad, temperatura, CO₂ y punto de rocío · con BACnet
Es la serie que Vaisala hizo para climatización, y trae algo que ninguna otra de la casa: BACnet MS/TP, el protocolo de automatización de edificios. La sonda se cambia entera por una nueva calibrada en fábrica — recalibrar deja de ser desmontar el instrumento y pasa a ser sustituir una pieza.
Circula una descripción de este equipo que lo presenta como un sensor de ozono para tratamiento de agua y desinfección. No lo es. La palabra ozono no aparece ni una vez en su hoja técnica.

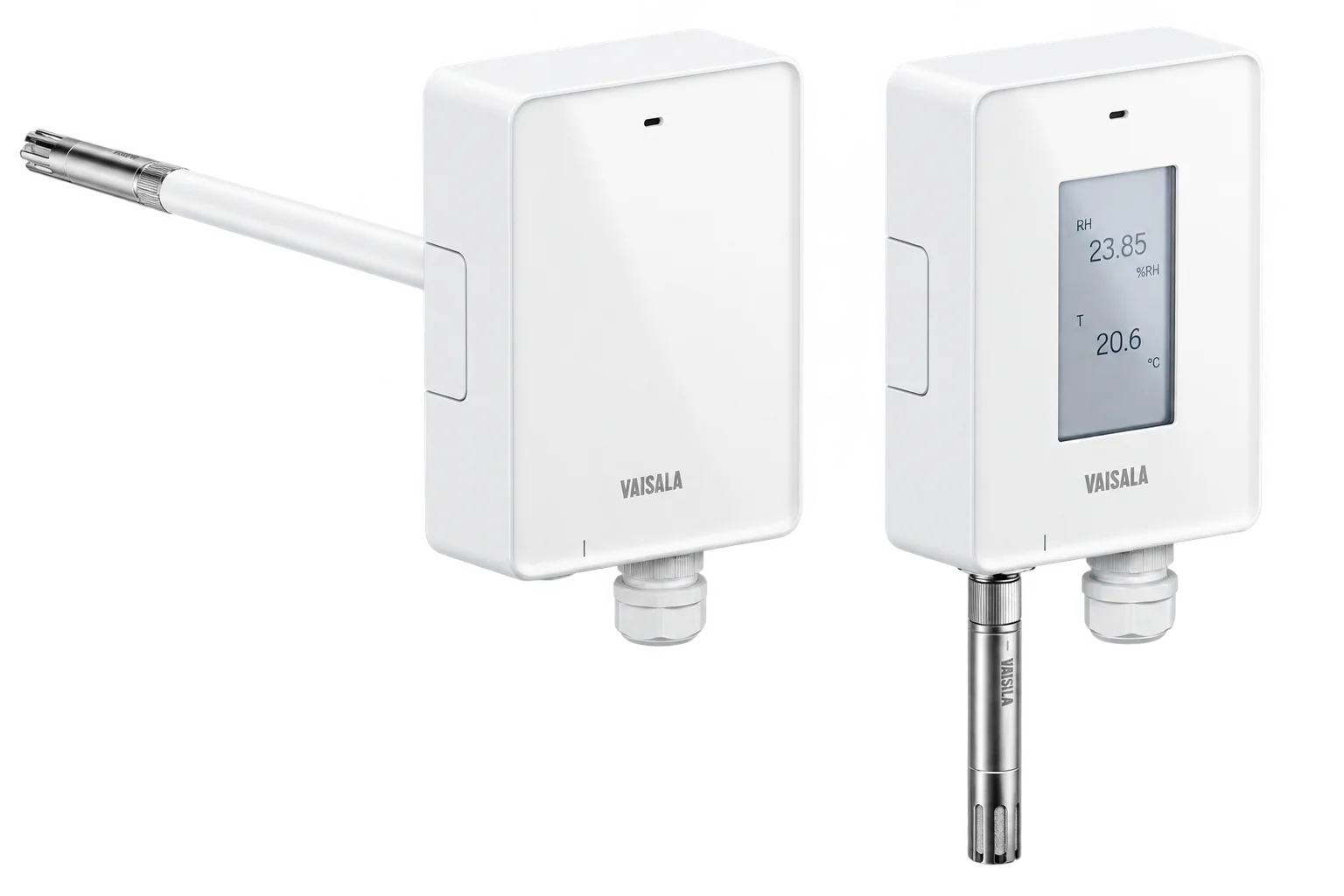

El Origo10 es una serie de transmisores modulares para climatización que mide humedad, temperatura, dióxido de carbono y punto de rocío, según la sonda que se le conecte. Va en edificios y espacios críticos, no en una planta de tratamiento de agua.
Lo decimos porque el error circula y porque comprar por él saldría caro. Si lo que buscas es ozono de verdad, en el sitio están los generadores de ozono GasSens, que es otra cosa por completo.
La serie tiene dos configuraciones, y no se solapan:
| Origo10A | Origo10L | |
|---|---|---|
| Magnitudes | Humedad, temperatura, CO₂ y punto de rocío | Solo humedad y temperatura |
| Salidas analógicas | 3 a tres hilos: 4-20 mA, 0-5 V o 0-10 V | 2 de 4-20 mA alimentadas por el lazo, a dos hilos |
| Comunicación digital | Modbus RTU o BACnet MS/TP | — |
| Relé | Módulo DIO10 opcional, con entrada binaria | — |
| Dos sondas a la vez | Sí, con cable divisor | — |
| Pantalla | Opcional en ambos, hasta cuatro parámetros | |
| Alimentación | 18-30 V CC o 24 V CA ±10 % | 20-30 V CC con resistencia de lazo ≤ 500 Ω |
El Origo10L existe por una razón muy concreta: al ir alimentado por el propio lazo de corriente, no necesita cable de alimentación. Dos hilos llevan la señal y la energía. En un edificio con muchos puntos de humedad y temperatura, eso es la mitad del cableado.
El Origo10A es el que hay que pedir en cuanto entre CO₂ o punto de rocío en la ecuación, o en cuanto el sistema del edificio hable BACnet. Y ojo: las salidas analógicas se entregan preconfiguradas, así que el transmisor empieza a transmitir en cuanto se le conecta una sonda, sin puesta en marcha previa.
Los transmisores industriales de Vaisala hablan Modbus, en sus variantes RTU o TCP/IP. El Origo10A es el que además habla BACnet MS/TP, y esa diferencia no es de catálogo: es de quién va a leer el dato.
Un sistema de gestión de edificios —el BMS que controla climatización, ventilación y consumo— suele estar construido sobre BACnet. Un transmisor que solo hable Modbus obliga a meter una pasarela: un equipo más que comprar, configurar, alimentar y mantener, y un punto más donde el dato se puede perder.
El bus es RS-485 aislada con terminación de línea, con ajustes de serie de 19200 bps, N, 8, 1.
Detalle de instalación que conviene contrastar con otras familias: aquí la RS-485 sí está aislada y sí lleva terminación. En las sondas HPP271 y HPP272, la hoja advierte justo lo contrario — no aislada y sin terminación. No se puede aplicar la misma práctica de montaje a las dos.
Es el argumento de mantenimiento de la serie. Las sondas son completamente intercambiables y pueden retirarse y sustituirse por una nueva ya calibrada en fábrica. La recalibración deja de ser un procedimiento y pasa a ser un recambio.
Para una instalación con decenas de puntos en un edificio, eso cambia el plan de mantenimiento entero: se compra un lote de sondas calibradas, se van sustituyendo en una ronda, y las retiradas vuelven a calibrarse sin prisa y sin que ningún punto quede sin medir.
Y si se prefiere ajustar en el sitio, se puede: por el puerto USB-C de servicio con el software Insight, o conectando la sonda al indicador de mano Indigo80.
| Magnitud | Modelos | Modelo de transmisor |
|---|---|---|
| Humedad y temperatura | XMP10, HMP60, HMP63, HMP110, HMP113 | Origo10A y Origo10L |
| Temperatura | XMP10, HMP63T, HMP110T, TMP115 (amplio rango), TMM10 (módulo) | Origo10A y Origo10L |
| Dióxido de carbono | GMP251, GMP252 | Solo Origo10A |
| Punto de rocío | DMT143 | Solo Origo10A |
Con el cable divisor, el Origo10A lleva dos sondas: dos de temperatura, dos de humedad y temperatura, una de cada, o CO₂ combinado con temperatura o con humedad y temperatura. Un solo transmisor, un solo cable de bus, dos puntos de medida.
Una advertencia que la propia hoja incluye y que conviene conocer antes de elegir sonda: en la XMP10 con cuerpo de plástico, la medida de humedad relativa puede degradarse en entornos con interferencia electromagnética fuerte. Es reversible —al desaparecer la interferencia, el rendimiento vuelve a la normalidad—, pero si el punto está junto a variadores de frecuencia o maquinaria pesada, merece la pena hablarlo.
Datos de la hoja técnica oficial de la serie Origo10 de Vaisala.
| Salidas analógicas, Origo10A | 3 a tres hilos: 4-20 mA, 0-5 V o 0-10 V. Entregadas preconfiguradas |
|---|---|
| Salidas analógicas, Origo10L | 2 de 4-20 mA a dos hilos, alimentadas por lazo |
| Cargas | Tensión RL > 10 kΩ · corriente RL < 500 Ω |
| Comunicación digital (Origo10A) | RS-485 aislada, con terminación de línea · Modbus RTU o BACnet MS/TP · 19200 bps N 8 1 por defecto |
| Relé (Origo10A) | Módulo DIO10 con entrada binaria opcional · relé biestable SPST · máx. 30 W, 1 A, 40 V CC o 28 V CA · bornes de tornillo de 0,5 a 1,5 mm² |
| Alimentación, Origo10A | 18-30 V CC · 24 V CA ±10 % a 50/60 Hz · nominal 24 V |
| Alimentación, Origo10L | 20-30 V CC con resistencia de lazo ≤ 500 Ω · nominal 24 V |
| Consumo | Típico 0,3 W con sonda XMP10 y salida Modbus o BACnet · máximo 4 W (con la DMT143) |
| Puerto de servicio | USB-C hacia el software Vaisala Insight |
| Interfaz de sonda | Conector M8 hembra de 4 pines |
| Uso | Interior · compatible con salas limpias |
|---|---|
| Temperatura de operación | −40 a +60 °C sin pantalla · −20 a +60 °C con pantalla |
| Humedad | 0 a 100 %HR, sin condensación |
| Altitud máxima | 2000 m |
| Almacenamiento | −40 a +70 °C |
| Protección | IP65 · grado de contaminación 2 |
| Montaje | Pared o conducto, con accesorios para ambos |
| Dimensiones | 130 × 85 × 37 mm |
| Peso | 250 g en versión de pared · 270 g en versión de conducto |
| Materiales | Envolvente, tubo de conducto y placa adaptadora en PC + fibra de vidrio · ventana de PMMA · color RAL 9003 blanco · clasificación al fuego V-0 |
| Bornes | Push-in de resorte, de 0,5 a 1,5 mm² (20 a 15 AWG) |
| Conformidad | Directivas EMC, REACH y RoHS · inmunidad IEC/EN 61326-1 entorno industrial · emisiones CISPR 11 / EN 55011 clase B y FCC parte 15 B clase B · seguridad IEC/EN 62368-1 · marcados CE, China RoHS, RCM y KC |
| Modelos | Origo10A y Origo10L |
| 271039SP | Cable de alta temperatura M8-M8 de 1 m: tolera de −20 a +180 °C y puede quedarse dentro de una incubadora durante un ciclo típico de esterilización por calor. La hoja advierte que, por conducción, hay que dejar la mitad del cable a temperatura ambiente |
|---|---|
| 284332 | Cable divisor M8 a dos M8, para llevar dos sondas en un Origo10A |
| ASM216275 | Prensaestopas higiénico para salas limpias, M16×1,5 para cable de 7 a 9 mm |
| 284769SP · ASM215638SP | Adaptador de carril DIN · soporte magnético |
| 284313 a 284630 | Cables de sonda M8-M8 de 1,2 · 3 · 5 · 10 y 20 m |
| DTR504A | Protector de radiación para las sondas XMP10, HMP60 y HMP110 |
| ASM216258SP | Kit de instalación en conducto para la XMP10 |
| 210675 · 284773SP | Adaptador de conducto NPT ½" · prensaestopas M16×1,5 para cable de 4 a 11 mm |
Lo que declara la hoja: edificios y espacios críticos donde el control preciso y fiable de la climatización es prioritario.
La plataforma completa, con el resto de opciones de montaje y sondas, está en Transmisores Modulares Origo. Para medición de CO₂ en aire interior y ventilación por demanda, CO₂ para HVAC. Y si el punto es de proceso industrial y no de edificio, la familia que toca es la plataforma Indigo.
