Actividad de agua, no partes por millón

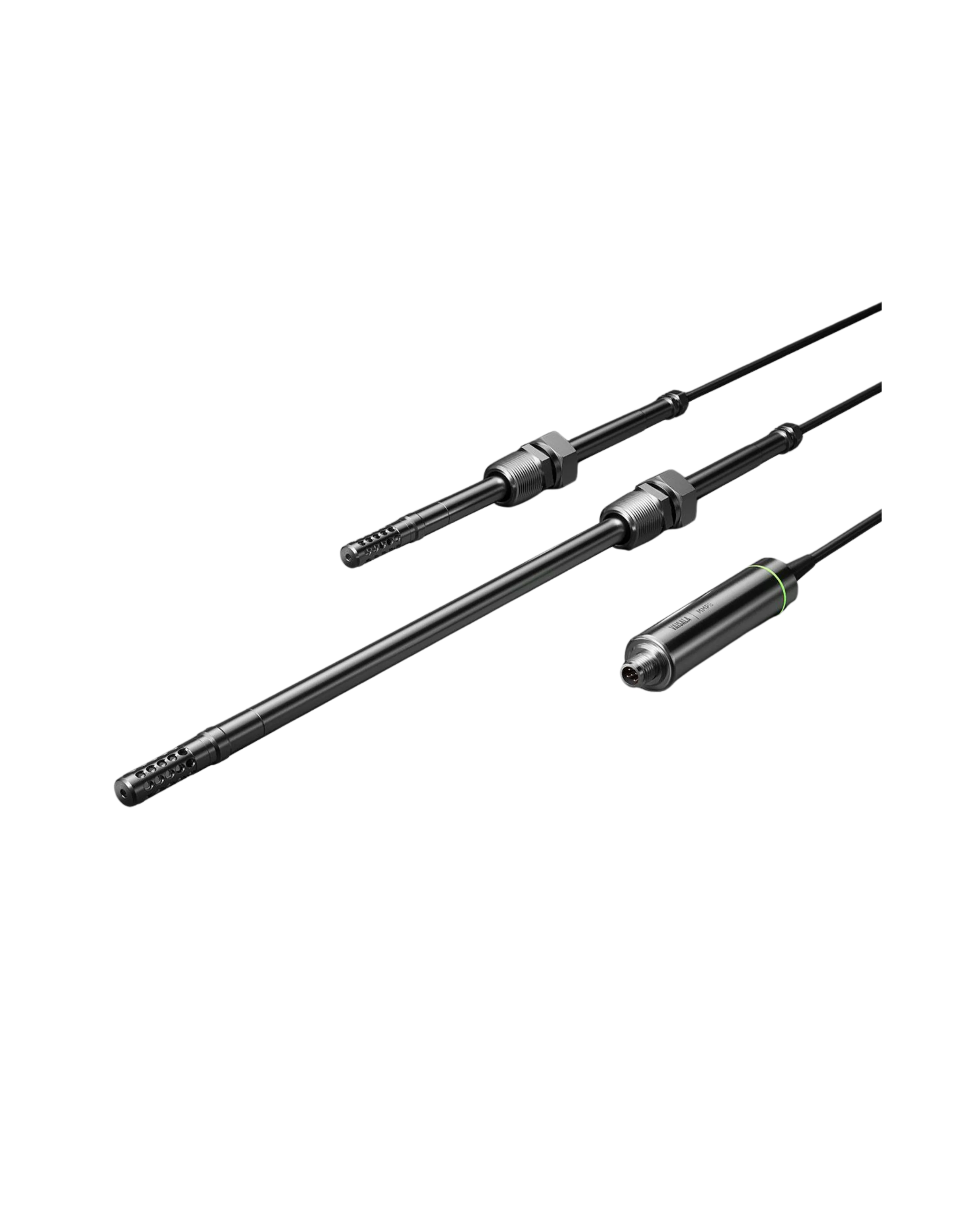

Sonda HUMICAP® 180L2 para medición continua en línea de humedad disuelta en aceite. Da actividad de agua (aw) y saturación relativa con ±0.01 aw, que es lo que dice de verdad si hay riesgo de agua libre. Y lo hace con independencia del tipo y de la edad del aceite. Opera hasta 40 bar y +180 °C, y con válvula de bola se instala sin parar el proceso.
Es la decisión de fondo de esta medición, y conviene entenderla antes de comparar equipos. Los ppm dicen cuánta agua hay disuelta en el aceite. La actividad de agua dice cuán cerca está ese aceite de no poder disolver más — y eso es lo que importa, porque el daño no lo hace el agua disuelta: lo hace el agua libre, la que se separa cuando el aceite se satura.
Por eso la hoja del MMP8 dice que la actividad de agua y la saturación relativa indican directamente si hay riesgo de formación de agua libre, y que ese dato es el relevante en aplicaciones de lubricación, donde detectar la entrada de agua y evitar que se forme agua libre es crítico.
Un mismo valor en ppm significa cosas completamente distintas según el aceite: cuánta agua admite depende del tipo de aceite, y también de su edad — un aceite envejecido y oxidado disuelve mucha más agua que uno nuevo. Con 20 ppm, un aceite puede estar tranquilo y otro a punto de soltar agua.
La frase que resuelve eso está en la hoja, y es la razón de ser del instrumento: la medición es independiente del tipo y de la edad del aceite. Un valor de 0.3 aw significa lo mismo hoy y dentro de diez años, en aceite mineral y en aceite sintético: estás al 30 % de la saturación. No hace falta recalibrar el criterio cada vez que cambia el fluido.
Los da también. El MMP8 puede entregar la concentración másica media de agua en ppm, y Vaisala tiene esa conversión ya disponible para aceites concretos, incluido el aceite mineral de transformador — lo que permite el seguimiento continuo de ppm en monitoreo de condición de transformadores de potencia.
Para otros aceites, la hoja pone una condición que hay que respetar: los coeficientes de conversión específicos pueden calcularse si se conoce la solubilidad del agua de ese aceite y si esa característica se mantiene constante. No es automático para cualquier fluido — es exactamente la clase de detalle que conviene aclarar antes de comprometer una lectura en ppm.
El segundo argumento del MMP8 es de instalación, y trae tres piezas concretas.
| Presión de operación | 0 a 40 bar absolutos — a lo que puede trabajar la sonda ya montada |
|---|---|
| Presión de instalación | Hasta 10 bar absolutos — a lo que se puede meter o sacar |
La distinción es de seguridad, no de matiz: una línea a 30 bar puede llevar el MMP8 midiendo sin problema, pero no se puede insertar la sonda a esa presión. Para montarla o retirarla hay que estar por debajo de 10 bar.
Para lo que sí se puede hacer con presión, la sonda trae la herramienta: el MMP8 se entrega con un mango de empuje manual que permite introducirla contra la presión del proceso. No es un accesorio a cotizar aparte.
Es lo que convierte una sustitución en una operación de cinco minutos: instalada con el kit opcional de válvula de bola, la sonda se puede montar o retirar con el proceso funcionando. Dos referencias:
| Accesorio | Referencia |
|---|---|
| Kit de válvula de bola ISO 1/2" con junta soldada | BALLVALVE-1 |
| Kit de válvula de bola ISO 1/2" – ISO 3/4" con junta roscada | BALLVALVE-2 |
| Adaptador de calibración para el HMK15 | 211302SP |
| Adaptador USB de Indigo | USB2, para el software Vaisala Insight |
| Maletín estanco para Indigo80 y sonda de la serie 8 | ASM215318 |
Un límite de la válvula que conviene tener presente porque es más estricto que el de la sonda: la válvula de bola trabaja hasta +100 °C y hasta 40 bar. La sonda aguanta 180 °C en el cabezal — la válvula, no. En un proceso por encima de 100 °C, el montaje con válvula de bola no es la vía.
Datos de la hoja técnica del MMP8 de Vaisala.
| Sensor | HUMICAP® 180L2, de última generación, desarrollado para medición de humedad disuelta en aceites de transformador y de lubricación, fluidos hidráulicos y otros líquidos |
|---|---|
| Actividad de agua — rango | 0 a 1 aw |
| Actividad de agua — exactitud | ±0.01 aw (±1 %RS), en el tramo de 0 a 0.5 aw, incluidas no linealidad, histéresis y repetibilidad |
| Tiempo de respuesta T90 | 10 minutos, a +20 °C en aceite en reposo |
| Concentración de agua en aceite | Exactitud típica del 10 % de la lectura |
| Temperatura — rango | −40 a +180 °C |
| Temperatura — exactitud | ±0.2 °C a +20 °C |
| Temperatura de operación — cabezal | −40 a +180 °C |
| Temperatura de operación — cuerpo | −40 a +80 °C |
| Almacenamiento | −40 a +80 °C |
| Presión de operación | 0 a 40 bar absolutos |
| Presión de instalación | Hasta 10 bar absolutos |
| Válvula de bola | Temperatura de operación hasta +100 °C; presión hasta 40 bar absolutos |
| Grado de protección | IP66, para el cuerpo de la sonda |
| Tensión de alimentación | 15 a 30 V CC |
| Consumo | 10 mA típico |
| Salida digital | RS-485 no aislada, protocolo Modbus RTU |
| Parámetros de salida | Saturación relativa (%RS), actividad de agua, temperatura y concentración de agua en aceite (ppmw) |
| Longitudes de cabezal | 262 mm y 448 mm |
| Profundidad de instalación ajustable | Modelo de 262 mm: 35 a 193 mm. Modelo de 448 mm: 35 a 379 mm |
| Peso, con cable de 2 m | 510 g el de 262 mm; 610 g el de 448 mm |
| Conexiones a presión | ISO 1/2" y NPT 1/2" |
| Filtros | Rejilla de acero inoxidable estándar, y rejilla para caudales altos, superiores a 1 m/s |
| Conector y cable | M12 de 5 pines, macho, codificación A. Cable de sonda de 2 m |
| Materiales | Sonda y cuerpo de acero inoxidable AISI 316L. Cubierta de cable de FEP |
| Homologación de tipo | DNV GL, certificado n.º TAA00002YT — aplicable únicamente al modelo de 262 mm, no al de 448 mm |
| Conformidad | Directiva EMC 2014/30/UE y directiva RoHS 2011/65/UE con la enmienda 2015/863. Compatibilidad electromagnética según EN 61326-1, entorno industrial. Marcas CE, China RoHS y RCM |
| Calibración | Certificado de calibración trazable |
Dos precisiones sobre la exactitud, para no prometer de más. La primera: los ±0.01 aw están especificados en el tramo de 0 a 0.5 aw — que es donde vive la operación normal, pero no es todo el rango; la gráfica de la hoja muestra cómo se abre la banda hacia el extremo húmedo. La segunda: el T90 es de 10 minutos. Comparado con una sonda de gas parece lento, y es lo normal: la humedad tiene que difundirse en un líquido. Para monitoreo de condición, que es de lo que se trata aquí, diez minutos no es ningún problema.
Junto a la sonda MMP8, la casa mantiene la serie MMT310 de transmisores:
| Qué es | Serie de transmisores para monitoreo en línea de humedad en aceite |
|---|---|
| Su terreno | Detector rápido y fiable para sistemas de lubricación e hidráulica |
| Instalación | A través de válvula de bola, sin necesidad de detener el proceso |
La ficha técnica que tenemos es la del MMP8; por eso las cifras detalladas de esta página son suyas. Del MMT310 publicamos lo confirmado en catálogo. Si tu caso es lubricación o hidráulica y quieres la hoja del MMT310, pídenosla y te la pasamos con la selección hecha.
Y si lo que buscas es un transmisor autónomo —que entregue 4-20 mA o Modbus RTU por sí solo, sin transmisor anfitrión—, el de la casa es el MMT162. La comparación completa entre las dos arquitecturas está en su ficha.
El MMP8 es una sonda de la plataforma Indigo, con lo que eso implica: la sonda mide y calibra, y el transmisor anfitrión pone la pantalla y las salidas.
| Configuración | Qué obtienes |
|---|---|
| Sonda sola | Salida RS-485 con Modbus RTU |
| Con un transmisor Indigo | Pantalla local, salidas analógicas y relés. Con el Indigo520, hasta cuatro salidas analógicas y Modbus TCP/IP |
| Con el indicador Indigo80 | Verificación en campo y diagnóstico. Existe maletín estanco para llevarlo, referencia ASM215318 |
Sobre el 4-20 mA: la sonda MMP8 entrega Modbus RTU; la señal analógica la aporta el transmisor Indigo al que se conecta. Si necesitas 4-20 mA, lo que se especifica es la pareja sonda + transmisor — o bien el MMT162, que ya la trae de fábrica.
Y la ventaja de fondo de esta arquitectura aparece cuando toca calibrar: se cambia la sonda y el resto de la instalación se queda donde está. Para la calibración en banco existe además el adaptador 211302SP, que la acopla al calibrador de humedad HMK15.
Aceite aislante de transformadores de potencia, aceites de lubricación, fluidos hidráulicos y otros líquidos. La sensibilidad del sensor 180L2 en el extremo seco es, según la hoja, justo la que piden las aplicaciones de transformador.
El planteamiento completo de esta medición está en humedad en aceite para lubricación e hidráulica, y el catálogo por modelos, en la serie MMT / MMP.
