HMP63T / HMP110T / TMP1, sondas de humedad y temperatura

Seis centésimas de grado, con certificado ISO 17025

Sondas de humedad relativa y temperatura para procesos industriales, con el sensor HUMICAP de Vaisala —conocido por su estabilidad a largo plazo, su recuperación tras la condensación y su mínima deriva— y elemento Pt100 o NTC de temperatura. Compatibles con los transmisores Indigo y HMT. La TMP1 es la sonda de temperatura de alta precisión de la familia: −70 a +180 °C con Pt100 Clase F0.1, exactitud de ±0.1 °C y hasta ±0.06 °C con calibración ISO 17025.

Habla con un especialista Ficha técnica de la TMP1 (PDF)

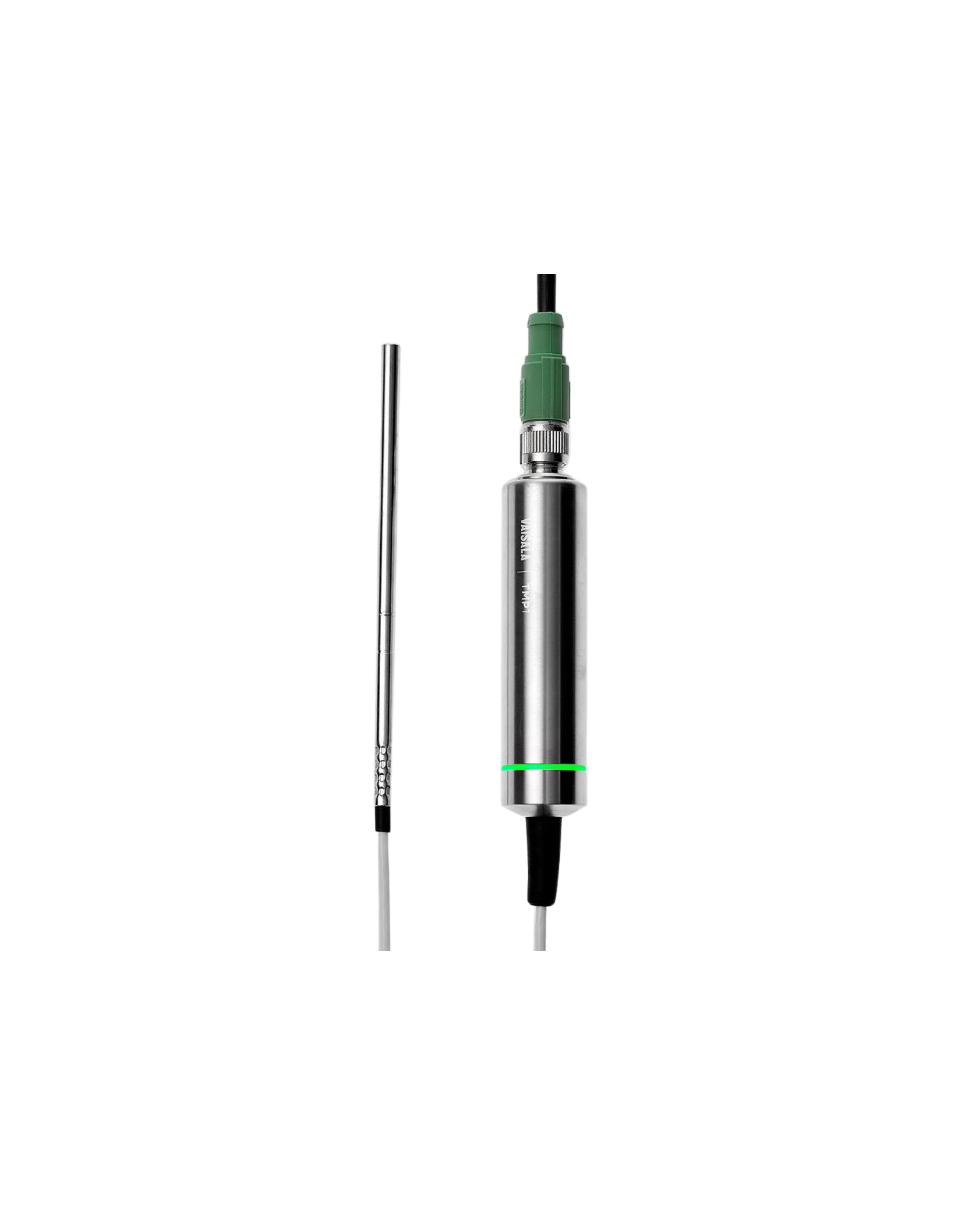

Sonda de temperatura Vaisala TMP1 de acero inoxidable con cable y conector M12
Rango (TMP1)
−70 a +180 °C
Exactitud
±0.1 °C, o ±0.06 °C
Humedad (familia)
0-100 %HR, ±1.0 %HR
Plataforma
Indigo / HMT

Tres sondas de la misma familia

Las tres son sondas para procesos industriales de Vaisala que se integran en la misma arquitectura: el elemento sensor va en la sonda, y el transmisor —de la serie Indigo o HMT— es quien procesa la señal y entrega la salida. Comparten el sensor HUMICAP de humedad junto a un elemento Pt100 o NTC de temperatura, un rango de 0 a 100 %HR típico con precisión típica de ±1.0 %HR a 23 °C, salidas analógicas y digitales según el modelo, y protección IP65 / IP66 típica.

De las tres, la que está completamente documentada aquí es la TMP1, y es la que describe el resto de esta página.

Cómo leer esta ficha: todas las cifras que siguen son de la TMP1 y así están rotuladas. La HMP63T y la HMP110T comparten familia, compatibilidad con Indigo y HMT, y el rango de humedad de arriba, pero sus cifras propias no se publican aquí porque no las tenemos documentadas y preferimos no atribuirles las de la TMP1. Dinos cuál de las tres estás evaluando y te pasamos la hoja del modelo exacto antes de cotizar.

Características técnicas de la TMP1

Datos de la hoja técnica de la sonda de temperatura TMP1 de Vaisala.

Vaisala TMP1 — especificaciones
Qué mideTemperatura, y presión de saturación de vapor de agua (hPa) como parámetro derivado
Elemento sensorPt100 RTD Clase F0.1, según IEC 60751
Rango de medición−70 a +180 °C
Exactitud, calibración estándar±0.1 °C a +23 °C
Incertidumbre de calibración de fábrica±0.1 °C a +23 °C
Exactitud, calibración ISO 17025 opcional±0.06 °C a +23 °C, con incertidumbre de ±0.03 °C
CalibraciónCertificado trazable de dos puntos, en +20 y +70 °C. La ISO 17025 opcional se define sobre cinco puntos: −30, −10, 0, +30 y +60 °C
Ambiente de la cabeza de sonda−70 a +180 °C
Ambiente del cuerpo de sonda−40 a +80 °C
Temperatura de almacenamiento−40 a +80 °C
Uso en exterioresApta
Grado de protecciónCuerpo IP66; cabeza y cable IPX8 / IPX9
Salida digitalRS-485 sin aislamiento, protocolo Modbus RTU
Alimentación15 a 30 V CC, con consumo típico de 10 mA
ConectorM12 de 5 pines, macho, codificación A
Longitud de cable2 m o 10 m, ampliable hasta 30 m entre sonda y transmisor
MaterialesSonda y cuerpo en acero inoxidable AISI 316L; forro de cable en FEP
Peso224 g con cable de 2 m
Aprobación de tipoDNV GL, certificado n.º TAA00002YT
CumplimientoDirectiva EMC 2014/30/UE y RoHS 2011/65/UE modificada por 2015/863. Compatibilidad electromagnética EN 61326-1, entorno industrial
MarcadoCE, China RoHS y RCM
AccesoriosKit de instalación en ducto (215003), racores Swagelok para sonda de 6 mm en rosca ISO 1/8" (SWG6ISO18) y NPT 1/8" (SWG6NPT18), y adaptador USB de Indigo (USB2)

Tres cosas que deciden si esta sonda es la tuya. La primera: la cabeza llega a 180 °C, pero el cuerpo se queda en 80 °C, y es el cuerpo el que fija dónde puede montarse. La segunda: la exactitud de ±0.06 °C es de la calibración ISO 17025 opcional, definida sobre cinco puntos entre −30 y +60 °C; con la calibración estándar el equipo entrega ±0.1 °C, que ya es una cifra de laboratorio. Y la tercera: la salida propia es Modbus RTU; si tu control necesita 4-20 mA, la señal analógica la pone el transmisor Indigo al que se conecte la sonda.

Tres formas de usar la misma sonda

Sola, como transmisor Modbus

La TMP1 funciona por sí misma como transmisor digital Modbus RTU sobre un bus RS-485. No necesita nada más: se alimenta con 15-30 V CC, consume 10 mA y entrega la temperatura al sistema. Es la vía más directa cuando el control ya habla Modbus.

Conectada a un transmisor Indigo

Enchufada a un transmisor Indigo, la medición se muestra en pantalla y sale además por señales analógicas, salidas digitales y relés. El cable entre sonda y transmisor puede estirarse hasta 30 metros, así que el equipo se lee donde convenga aunque el punto de medición esté lejos.

Con el indicador portátil Indigo80

Para verificaciones puntuales, configuración, diagnóstico y calibración de campo, la misma sonda se conecta al indicador portátil Indigo80. Y desde una PC con el software Insight para Windows se accede a la calibración de campo, la analítica del dispositivo y la configuración.

Y un uso que explica por qué esta sonda aparece junto a las de humedad: conectada en paralelo con una sonda de humedad HMP7, la TMP1 aporta la temperatura real del proceso, y con ella se recalcula la humedad relativa a esa temperatura. Sirve para el caso incómodo en que el punto de rocío está cerca del ambiente y hay que calentar la sonda de humedad para evitar la condensación: al calentarla, su propia lectura deja de corresponder al proceso, y la TMP1 es la que devuelve la referencia buena.

Para qué está pensada la TMP1

La hoja del fabricante la sitúa en mediciones de temperatura exigentes, y nombra dos escenarios donde la exactitud y la robustez no son negociables:

Los argumentos de la TMP1, uno por uno
Qué aportaPor qué importa
±0.06 °C con ISO 17025Es cifra de laboratorio de calibración: permite usarla como referencia, no solo como sensor de proceso
Rango de −70 a +180 °CCubre desde congelación profunda hasta esterilización, con una sola referencia
AISI 316L e IPX9Acero inoxidable de grado sanitario y resistencia a lavado con chorro a presión
Aprobación DNV GLAceptación en aplicaciones marinas y navales, donde se exige certificado de tipo
Calibración de campoSe ajusta sin desmontar, con el Indigo80 o con Insight desde una PC

Ese conjunto —316L, IPX9 y calibración trazable de dos puntos de fábrica— es el que la hace habitual en industria farmacéutica y en laboratorios de calibración, que son los dos usos que la propia Vaisala nombra. Y las tres sondas de esta ficha están en el catálogo completo de sondas HUMICAP para Indigo.
