El vidrio de la pantalla de tu teléfono, mientras se fabrica

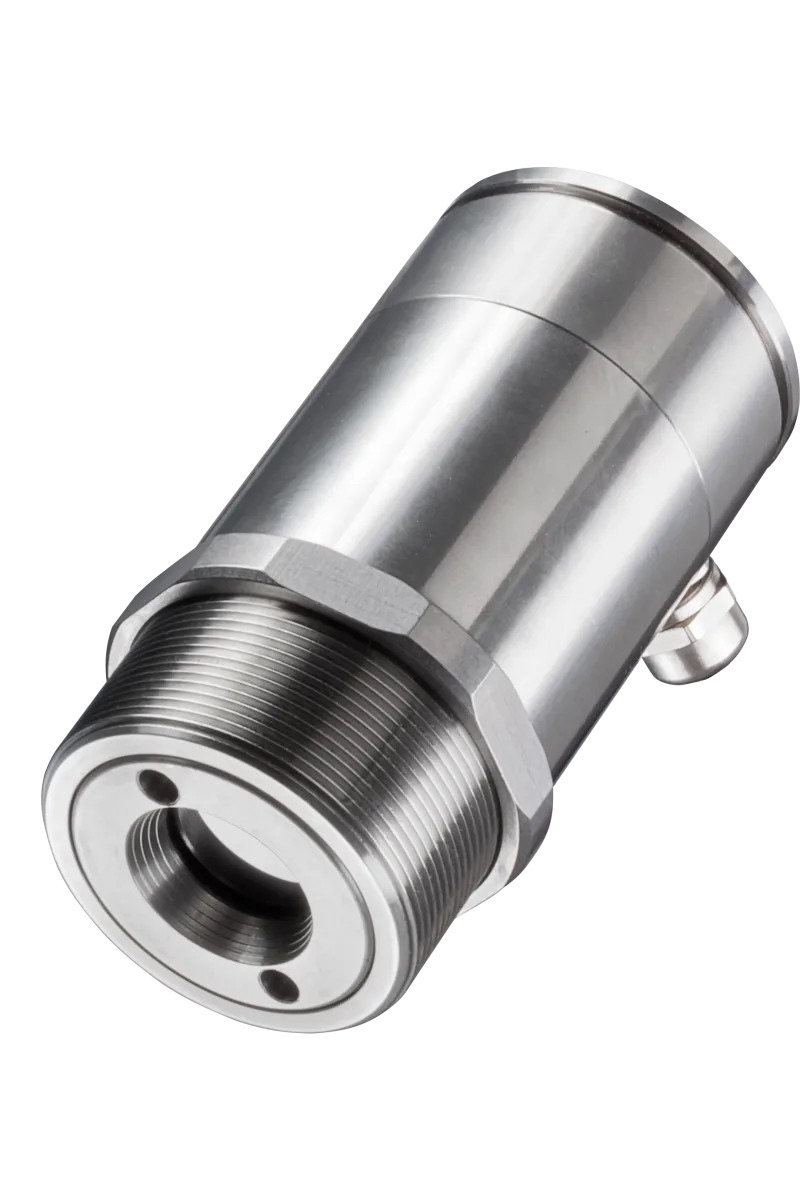

Es el más específico de toda la gama: el fabricante lo declara para el vidrio plano ultradelgado de las pantallas táctiles de teléfonos y tabletas. A ese espesor, la banda de 5 µm que sirve para el vidrio convencional ya no basta, y hay que irse a 7.9 µm. Mide de 100 a 1200 °C, con óptica 45:1, enfoque seleccionable hasta 1.6 mm y doble láser.
Todo pirómetro de vidrio parte del mismo problema: el vidrio deja pasar el infrarrojo, y hay que elegir la longitud de onda en la que se comporta como superficie opaca en vez de como ventana. Para el vidrio industrial habitual —plano, hueco, envases— esa banda son los 5 µm del CTlaser G5.
Pero la opacidad no depende solo de la longitud de onda: depende también del espesor que atraviesa la radiación. En una lámina de unas décimas de milímetro —la de una pantalla táctil— el camino óptico es tan corto que a 5 µm el material aún transmite, y el sensor volvería a leer lo que hay detrás. La solución es irse a una banda donde el vidrio absorbe más, de modo que incluso un espesor mínimo siga siendo opaco: los 7.9 µm de este equipo.
| Banda | Para qué vidrio | Rango | Equipo |
|---|---|---|---|
| 5.0 µm | Vidrio plano, hueco, envases, bombillas, automoción, paneles solares | 50 a 1650 °C | CTlaser G5 y CTi G5 |
| 7.9 µm | Vidrio plano ultradelgado de pantallas táctiles | 100 a 1200 °C | CTlaser G7 (esta página) |
Una precisión honesta sobre lo anterior: lo que la hoja técnica declara es la aplicación —vidrio ultradelgado para pantallas táctiles— y la banda. El razonamiento sobre el espesor es el principio general de la pirometría en esta industria, no una cita del fabricante; lo desarrollamos junto con el resto de la física de bandas en la página de la industria del vidrio. Lo práctico es la regla: lámina ultradelgada, el G7; vidrio industrial convencional, el G5. Si no tienes claro de qué lado cae tu proceso, dinos el espesor y la temperatura y lo resolvemos antes de cotizar.
Este es un detalle que conviene conocer para no dar vueltas comparando fichas: el CTlaser G7 y el CTlaser P7 son el mismo instrumento en casi todo. Misma banda de 7.9 µm, misma óptica de 45:1, mismos cinco enfoques, misma velocidad, misma exactitud. Lo que el fabricante cambia es a qué material lo declara y en qué tramo lo calibra:
| CTlaser G7 | CTlaser P7 | |
|---|---|---|
| Material declarado | Vidrio plano ultradelgado, pantallas táctiles | Película de PET, PU, PTFE y PA, y superficies de vidrio |
| Rango | 100 a 1200 °C | 0 a 710 °C |
| Banda | 7.9 µm | 7.9 µm |
| Óptica y enfoques | 45:1 · CF1 1.6 mm · CF2 3.4 mm · CF3 4.5 mm · CF4 10 mm · SF 27 mm — idénticos | |
| Respuesta y exactitud | 150 ms · ±1 % o ±1.5 °C · 0.5 K — idénticos | |
| Repetibilidad | ±0.5 % | ±0.5 % o ±0.5 °C |
| Almacenamiento del cabezal | −40 a 85 °C | −40 a 125 °C |
La consecuencia práctica es simple: la elección entre los dos no se hace por prestaciones, sino por dónde vive tu proceso. Si estás por encima de 710 °C, solo el G7 tiene rango. Si estás por debajo de 100 °C, solo el P7. Y en la franja común —de 100 a 710 °C— manda el material declarado: lámina ultradelgada de vidrio, el G7; film plástico, el P7. Comprar el otro «porque es el mismo aparato» significa quedarse fuera de la calibración y del respaldo del fabricante para tu aplicación.
Datos de la hoja técnica del CTlaser G7 de Optris.
| Principio de medición | Pirometría infrarroja, sin contacto, con cabezal separado de la electrónica |
|---|---|
| Material | Vidrio plano ultradelgado |
| Aplicación declarada | Vidrio ultradelgado empleado en pantallas táctiles de teléfonos inteligentes, tabletas y dispositivos similares |
| Rango de temperatura | 100 a 1200 °C, escalable con las teclas o el software |
| Rango espectral | 7.9 µm |
| Resolución óptica | 45:1, con el 90 % de la energía |
| Enfoque seleccionable | CF1: 1.6 mm a 70 mm · CF2: 3.4 mm a 150 mm · CF3: 4.5 mm a 200 mm · CF4: 10 mm a 450 mm · SF: 27 mm a 1200 mm |
| Apuntado | Doble láser, para marcar con exactitud el punto de medición |
| Láser | 635 nm, 1 mW. Encendido y apagado desde la caja electrónica o por software. Consumo máximo de 160 mA |
| Tiempo de respuesta | 150 ms (90 % de la señal), con adaptación dinámica a niveles bajos |
| Exactitud del sistema | ±1 % o ±1.5 °C, el valor que resulte mayor, a 23 ±5 °C de ambiente, con emisividad 1 y respuesta de 1 s |
| Repetibilidad | ±0.5 % |
| Resolución de temperatura | 0.5 K (digital) |
| Emisividad | Ajustable de 0.100 a 1.100, con las teclas o el software |
| Transmisividad | Ajustable de 0.100 a 1.100 |
| Tratamiento de señal | Retención de pico, de valle y promedio, con retención extendida por umbral e histéresis |
| Salida analógica | Seleccionable: 0/4-20 mA, 0-5 V, 0-10 V o termopar tipo J y K |
| Salida de alarma | Colector abierto de 24 V y 50 mA |
| Salidas de relé | Opcionales: dos de 60 V CC o 42 V CA eficaces, 0.4 A, ópticamente aisladas |
| Interfaces digitales | Opcionales: USB, RS232, RS485, CAN, Profibus DP y Ethernet |
| Impedancias de salida | mA: máx. 500 Ω con 8-36 V CC. mV: mín. 100 kΩ de carga. Termopar: 20 Ω |
| Entradas | Funcionales programables: ajuste externo de emisividad, compensación de temperatura ambiente y disparo de reinicio de las retenciones |
| Alimentación | 8 a 36 V CC |
| Temperatura ambiente | Cabezal: −20 a 85 °C sin refrigeración adicional, con apagado automático del láser a 50 °C. Electrónica: −20 a 85 °C |
| Temperatura de almacenamiento | −40 a 85 °C, cabezal y electrónica |
| Grado de protección | IP65 (NEMA-4) |
| Humedad relativa | 10 a 95 %, sin condensación |
| Vibración y choque | IEC 60068-2-6 y 60068-2-64; choque IEC 60068-2-27, 25 G y 50 G |
| Longitud de cable | 3 m de serie; 8 m y 15 m disponibles |
| Peso | 600 g el cabezal; 420 g la electrónica |
| Accesorios | Ángulo de montaje ajustable en dos ejes (ACCTLAB) · Carcasa de refrigeración (ACCJCTL) · Ángulo de montaje para la carcasa (ACCJAB) · Refrigeración por agua y purga de aire para el cabezal (ACCTLW + ACCTLAP) · Dispositivo de montaje para la carcasa (ACCTLRM) |
| Software | optris Compact Connect |
Si el punto de medición está en un sitio caliente, esta hoja es la que trae la lista de accesorios más completa de la serie: además del ángulo de montaje ajustable, hay carcasa de refrigeración con su propio ángulo y su dispositivo de montaje, y un conjunto de refrigeración por agua y purga de aire para el cabezal. Las referencias están en la tabla porque suelen pedirse por código. Recuerda que el cabezal ya aguanta 85 °C tal cual: los accesorios son para lo que hay por encima de eso, o para ambientes con polvo y salpicaduras.
Con esta ficha ya están publicados los tres equipos de vidrio de la casa. La primera pregunta es el espesor de la lámina; la segunda, qué necesitas del instrumento:
| CTlaser G7 | CTlaser G5 | CTi G5 | |
|---|---|---|---|
| Banda | 7.9 µm | 5.0 µm | 5.0 µm |
| Vidrio | Ultradelgado, pantallas | Industrial: plano, hueco, automoción, solar | Industrial: plano, hueco, bombillas, fotovoltaico |
| Rango | 100 a 1200 °C | 100 a 1650 °C | 50 a 1650 °C |
| Óptica | 45:1 | hasta 70:1 | 14:1 y 20:1 |
| Enfoque | Seleccionable, cinco | Fijo por versión | Fijo por versión |
| Doble láser | Sí | Sí | No |
| Velocidad | 150 ms | desde 10 ms | 70 y 90 ms |
| Cabezal | 600 g | 600 g | 40 g |
| Accesorios de refrigeración | Agua y purga de aire | Refrigeración y protección | No listados |
Resumido: si la lámina es ultradelgada, es este y no hay alternativa —los de 5 µm la atravesarían—. Si es vidrio industrial, la elección está entre los dos G5: el CTlaser G5 cuando el objetivo es pequeño, lejano o rápido, y el CTi G5 cuando pesa más la finura de la lectura o el espacio de montaje. Las trece versiones de esta serie están en la página de la serie CTlaser, y el contexto de proceso, en la página de la industria del vidrio.
