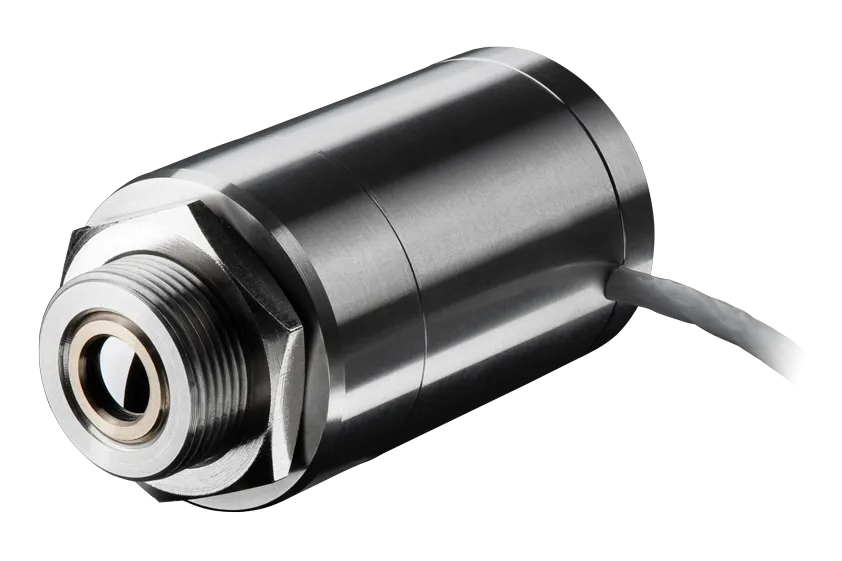

CSmicro LT HS, pirómetro infrarrojo de alta sensibilidad

Características técnicas

Datos de la hoja técnica del CSmicro LT HS de Optris.

Optris CSmicro LT HS — especificaciones

Principio de medición	Pirometría infrarroja, sin contacto
Rango de temperatura	−20 a 150 °C
Rango espectral	8 a 14 µm
Resolución óptica	15:1, con el 90 % de la energía
Lente opcional	Lente de campo cercano CF: punto de 3.4 mm a 50 mm
NETD	0.025 K
Tiempo de respuesta	150 ms
Exactitud del sistema	±1.0 % o ±1.0 °C
Repetibilidad	±0.3 % o ±0.3 °C
Coeficiente de temperatura	±0.05 K/K o ±0.05 % por kelvin
Emisividad y transmisividad	Ajustables de 0.100 a 1.100
Procesamiento de señal	Retención de máximo, de mínimo y promedio, más retención extendida con umbral e histéresis, ajustables con el software opcional
Salida analógica	0-5 V, 0-10 V o 4-20 mA a dos hilos, escalable
Salida de alarma	Simultánea con la analógica: colector abierto de 0-30 V y 50 mA, o 500 mA en la versión de corriente
Salida digital	Uni o bidireccional, 9.6 kBaud, niveles de 0/3 V, con USB opcional
Entrada programable	0-10 V, para emisividad externa o compensación de temperatura ambiente
Indicación	LED verde: alarma, ayuda automática de apuntado, autodiagnóstico e indicación de temperatura por código
Temperatura ambiente	Cabezal: −20 a 75 °C. Electrónica: −20 a 80 °C, o 75 °C en la versión de 4-20 mA
Temperatura de almacenamiento	−40 a 85 °C
Humedad	10 a 95 %, sin condensación
Grado de protección	IP65 (NEMA-4)
Vibración y choque	IEC 60068-2-6 y 60068-2-64; choque IEC 60068-2-27, 25 G y 50 G
Carcasa	Acero inoxidable. Electrónica de 35 mm de largo y 12 mm de diámetro
Peso	200 g
Software	Compact Connect para Windows, e IR mobile para Android

Dos apuntes de instalación. El primero: es el modelo más pesado de la serie, 200 gramos frente a los 42 del CSmicro LT, así que sí conviene preverle soporte. El segundo: su cabezal admite hasta 75 °C de ambiente, cinco grados menos que la electrónica y bastante menos que los 120 °C del CSmicro LT. Si el punto está caliente, el equipo correcto es otro.

Cómo sacarle la sensibilidad que promete

Un sensor de 0.025 K no da esa resolución solo por conectarlo. Hay tres cosas que hay que hacer bien, y las tres están en sus propias prestaciones.

1. Escalar la salida al tramo que te interesa

La salida analógica —0-5 V, 0-10 V o 4-20 mA a dos hilos— es libremente escalable. Si tu proceso vive entre 30 y 40 °C, no tiene sentido repartir los 20 mA entre −20 y 150: se asigna todo el rango de señal a esos diez grados y cada diezmilésima de la señal vale mucho menos temperatura. Sin ese paso, la resolución se pierde en la conversión del PLC, no en el sensor.

2. Ajustar la emisividad, y si hace falta, por receta

La emisividad se ajusta de 0.100 a 1.100, y además hay una entrada programable de 0-10 V que permite fijarla desde el control: si la máquina procesa materiales distintos, la receta cambia la emisividad sin tocar el sensor. En un equipo que persigue diferencias mínimas, un valor de emisividad mal puesto se come toda la ventaja.

3. Usar el promediado a favor, no en contra

El equipo trae retención de máximo, de mínimo, promedio y retención extendida con umbral e histéresis, configurables desde Compact Connect en Windows o la app IR mobile en Android. Bien usadas, filtran lo que no interesa —una interrupción del producto, un reflejo puntual— sin tapar la variación que sí se busca.

Y la limitación de fondo, la misma de toda la banda de 8 a 14 µm: mide bien plásticos, papel, textiles, pintura, alimentos y superficies orgánicas; los metales brillantes no. Ahí la emisividad es baja e inestable y ninguna sensibilidad compensa eso. Para metal desnudo, la serie tiene los modelos 2M y 3M, en la página de la serie CSmicro.
