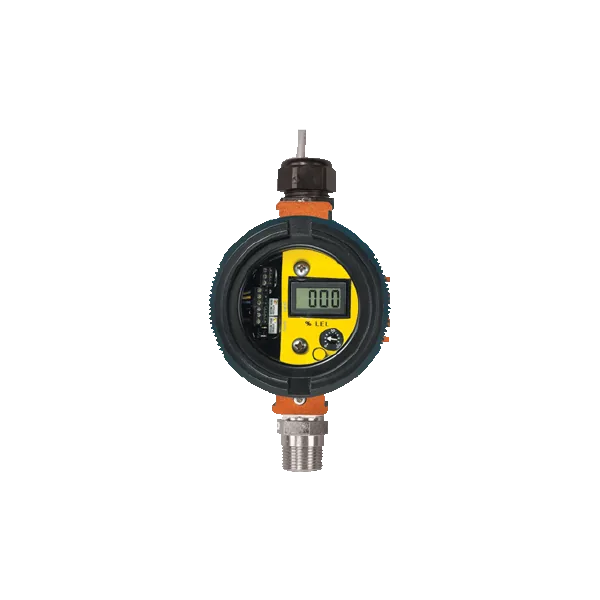

| Modelo | Badger Meter C12-17 (familia GasSens). Referencia C12-17-DDDD-E-F |
|---|
| Tipo | Transmisor autónomo de gases combustibles |
|---|
| Qué detecta | Concentraciones potencialmente peligrosas de gases combustibles en aire ambiente. Solo combustibles: no mide gases tóxicos |
|---|
| Gases | Metano, propano, butano, gasolina, tolueno, hidrógeno y muchos otros gases y vapores de hidrocarburos |
|---|
| Calibración de fábrica | Para metano, salvo que se pida otro gas expresamente |
|---|
| Rango | 0…100 % LEL o 0…50 % LEL, según se pida |
|---|
| Tecnología del sensor | Perla catalítica |
|---|
| Cómo mide | Dos elementos apareados, uno activo y otro pasivo, ambos calentados eléctricamente, que forman dos ramas de un puente de Wheatstone. Al llegar el gas, el elemento activo cataliza su oxidación, se calienta y cambia su resistencia; el pasivo no cambia, y el desbalance del puente resulta proporcional a la concentración |
|---|
| Resistencia al envenenamiento | Los elementos están diseñados específicamente para máxima resistencia al envenenamiento y larga vida en ambientes industriales agresivos |
|---|
| Vida del sensor | Típicamente 2 años o más |
|---|
| Conjunto de sensor | A prueba de explosión, en acero inoxidable 316 para máxima protección contra la corrosión |
|---|
| Apagallamas | Sinterizado, unido al conjunto: deja pasar el gas hacia los elementos sensores manteniendo la integridad antideflagrante |
|---|
| Envolvente | A prueba de explosión, Clase 1, División 1, Grupos B, C y D |
|---|
| Estilo de sensor | Estándar, o sensor remoto con caja de conexiones |
|---|
| Alimentación | Transmisor de 3 hilos, 12…30 V CC, 100 mA máximo |
|---|
| Salida | 4…20 mA alimentada, 675 Ω máximo a 24 V CC, proporcional a 0…100 % LEL |
|---|
| Tiempo de respuesta | T90 en 10 segundos |
|---|
| Precisión | En general ±5 % del valor, limitada por la precisión del gas de calibración disponible |
|---|
| Repetibilidad | ±1 % (electrónica) |
|---|
| Linealidad | ±0.5 % (electrónica) |
|---|
| Deriva de cero | Menos del 2 % del fondo de escala al mes |
|---|
| Deriva de span | Menos del 3 % al mes |
|---|
| Versiones | Transmisor ciego, o con display LCD de 3 dígitos y relé de alarma integrados, visible por la ventana de vidrio de la carcasa antiexplosión |
|---|
| Relé de alarma | Uno solo, SPDT, 5 A a 220 V CA no inductivos, de enclavamiento. Viene únicamente con la versión de display |
|---|
| Controles | Potenciómetros de cero, span y punto de ajuste de alarma, más interruptor magnético para resetear el relé de enclavamiento sin abrir la envolvente |
|---|
| Integración | Conexión directa a PLC, DCS o sistemas de alarma basados en computadora, sin hardware adicional |
|---|
| Sistemas de alarma | Si hace falta un sistema completo, se combina con receptores modulares serie B14 o con unidades de barrido multipunto serie C14 |
|---|
| Temperatura de operación | −40…70 °C (−40…158 °F) |
|---|
| Peso | 1.3 kg (3 lb) |
|---|
| Accesorios | Adaptador de calibración (00-0258), protector contra salpicaduras con adaptador de calibración remota (00-0261) y conjunto de flujo para el sensor (00-0298) |
|---|
| Aplicaciones del fabricante | Edificios de proceso, gabinetes de analizadores, estaciones de bombeo y estaciones de compresores de gas; en general, donde puedan acumularse gases o vapores hasta niveles explosivos |
|---|
| Soporte | INGFRAMEX en México y LATAM |
|---|
