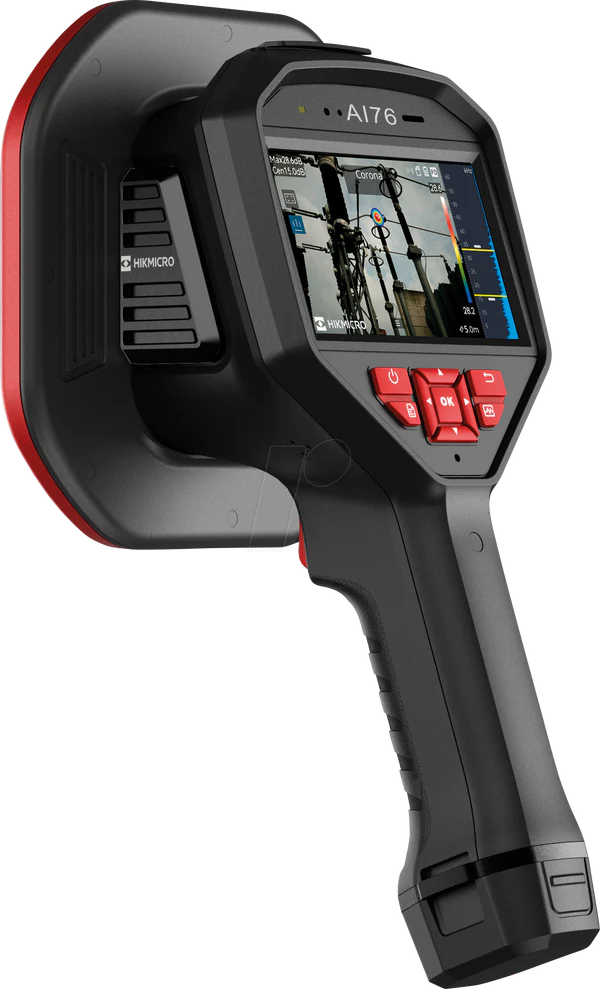

Para las fugas que las demás no oyen
Es el modelo de mayor sensibilidad de la serie. Duplica el arreglo de micrófonos —136 frente a 64— y eso se traduce en un número concreto: detecta fugas desde 0.0047 l/min, casi la mitad de lo que ve el AI56. Hace todo lo demás igual que su hermana, incluida la clasificación de los cuatro tipos de descarga parcial.
Conviene decirlo claro, porque no es un «todo mejor». Comparando las dos hojas técnicas fila por fila, solo cambian seis, y dos de ellas juegan en contra:
| AI76 | AI56 | |
|---|---|---|
| Micrófonos | 136 | 64 |
| Fuga mínima a 6 bar, 0.5 m | 0.0047 l/min | 0.008 l/min |
| Fuga mínima a 5 bar, 1 m | 0.0073 l/min | 0.013 l/min |
| Autonomía | Unas 2 h | Unas 3.5 h |
| Peso | 1200 g | 940 g |
| Capacidad de imágenes | 18 000 | 20 000 |
Todo lo demás es idéntico: la distancia de 0.3 a 150 m, la banda de 0 a 96 kHz, el muestreo de 192 kHz, la resolución acústica, el campo de visión, los 25 fps, el rango dinámico, la pantalla, el zoom, la tarjeta de 64 GB, la protección IP54 y los mismos cuatro tipos de descarga.
Dos advertencias contra los malentendidos más habituales. El AI76 no llega más lejos: los tres modelos de la serie declaran 0.3 a 150 m. Y no detecta más tipos de descarga: clasifica los mismos cuatro que el AI56. Lo que compra quien sube de modelo es sensibilidad, y la paga en autonomía y en 260 gramos de más.
No es que cada micrófono sea mejor: son los mismos MEMS de bajo ruido. Lo que cambia es cuántos escuchan a la vez y qué se puede hacer con esas señales juntas.
Una cámara acústica no apunta a ningún sitio: capta el sonido con todo el arreglo y luego calcula, para cada punto de la escena, cuánto ruido viene de allí. El truco está en que el sonido de una fuga real llega a los micrófonos con retardos que encajan entre sí, mientras que el ruido de la planta llega desordenado. Al sumar las señales alineadas, lo coherente se refuerza y lo aleatorio tiende a cancelarse.
Y ahí es donde el número importa: cuantos más micrófonos participan en esa suma, mayor es la ventaja de la señal sobre el ruido de fondo. Por eso el AI76 baja la fuga mínima detectable de 0.008 a 0.0047 l/min sin cambiar ni la banda ni la distancia. También por eso el arreglo es más grande —y la cámara pesa 260 gramos más—: los micrófonos tienen que estar separados para que los retardos entre ellos sean medibles.
Lo que esto significa en planta: el AI76 gana sobre todo donde hay ruido. En una nave silenciosa y con una fuga franca, las tres cámaras de la serie la encuentran igual de rápido. La diferencia aparece con compresores en marcha, líneas de proceso ruidosas o fugas a baja presión, que es justo cuando el AI56 empieza a quedarse corto.
Datos de la hoja técnica del AI76 de HIKMICRO.
| Micrófonos | 136 MEMS de bajo ruido |
|---|---|
| Resolución de imagen acústica | 800 × 480 |
| Ancho de banda | 0 a 96 kHz, ajustable. Muestreo MEMS de 192 kHz |
| Distancia de detección | 0.3 a 150 m |
| Caudal de fuga detectable | Desde 0.0047 l/min a 6 bar a 0.5 m; desde 0.0073 l/min a 5 bar a 1 m |
| Detección de descargas | Automática a 50 / 60 Hz |
| Tipos de descarga | Corona, por partículas, flotante y superficial |
| Rango dinámico | Límite inferior menor de −15 dB; superior mayor de 120 dB |
| Campo de visión | 50.2° × 35.4° |
| Velocidad de imagen acústica | 25 fps |
| Paletas acústicas | Ocho: blanco-negro, negro-blanco, arcoíris, fusión, ironbow, rojo-negro, lluvia y azul-rojo |
| Pantalla | LCD táctil de 4.3", 800 × 480, brillo manual o automático |
| Zoom digital | 1.0× a 16.0× continuo |
| Almacenamiento | Tarjeta SD extraíble de 64 GB: 18 000 imágenes y 60 horas de vídeo en MP4 |
| Anotaciones | Nota de voz de hasta 60 s y nota de texto de hasta 255 caracteres |
| Conectividad | Wi-Fi 802.11 b/g/n (2.4 y 5 GHz), Bluetooth 4.1, USB Tipo-C y HDMI-D |
| Autonomía | Unas 2 h por batería. Batería de litio desmontable y recargable, carga completa en 5 h |
| Alimentación | 5 V CC / 2 A, carga por USB |
| Protección | IP54 |
| Ensayo de caída | 1.2 m |
| Temperatura de trabajo | −20 a 50 °C. Almacenamiento de −20 a 60 °C |
| Humedad relativa | Menor del 95 %, sin condensación |
| Vibración y choque | 2 g según IEC 60068-2-6; 25 g según IEC 60068-2-27 |
| Seguridad y EMC | IEC 61010-1; EN 301 489-1, EN 301 489-17, EN IEC 61000-6-2, EN IEC 61000-6-3 y EN 61326-1 |
| Montaje en trípode | Rosca UNC ¼-20 |
| Peso y dimensiones | Unos 1200 g; 310.4 × 165 × 117 mm |
| Modelo | HM-AP5DN-W/W-AI76 |
La serie AI son tres modelos sobre la misma base. Elegir es cuestión de dos preguntas: si necesitas clasificar descargas, y cuánto aguanta la ronda.
| Modelo | Micrófonos | Descargas | Fuga mínima | Autonomía |
|---|---|---|---|---|
| AI56L | 64 | Detecta, sin clasificar | 0.008 l/min | 10.5 h, tres baterías |
| AI56 | 64 | Clasifica cuatro tipos | 0.008 l/min | 3.5 h |
| AI76 | 136 | Clasifica cuatro tipos | 0.0047 l/min | 2 h |
En corto: el AI56L si te pasas el turno buscando fugas y las descargas no son tu problema. El AI56 si necesitas diagnosticar aislamiento eléctrico y quieres un equipo equilibrado. Y el AI76 cuando la fuga que persigues es tan pequeña que los otros dos no la ven, o cuando el ruido de fondo de la planta obliga a apurar la sensibilidad. Su límite es la batería: dos horas dan para una campaña dirigida, no para una ronda larga.
Es el equipo indicado cuando la sensibilidad manda sobre la comodidad:
Un caso donde la sensibilidad se paga sola: los gases técnicos. Una fuga de nitrógeno, argón o helio que un equipo de 64 micrófonos aún no distingue puede costar más al año que la diferencia entre las dos cámaras. Y si además quieres termografía en la misma ronda, el módulo HIKMICRO Mini3R se acopla a la cámara acústica.
