HIKMICRO

AI56, cámara acústica para descargas parciales y fugas

Name: HIKMICRO AI56 — cámara de imagen acústica para fugas y descargas parciales
Brand: HIKMICRO

Dos inspecciones, un solo equipo

El AI56 hace las dos cosas que se buscan con imagen acústica. Localiza fugas de aire comprimido como su hermana el AI56L, y además clasifica descargas parciales en cuatro tipos —corona, por partículas, flotante y superficial— sobre la imagen real del activo, sin desenergizar y desde hasta 150 m. Esa clasificación es lo que lo separa del AI56L, y es lo que convierte un ruido en un diagnóstico.

Habla con un especialista

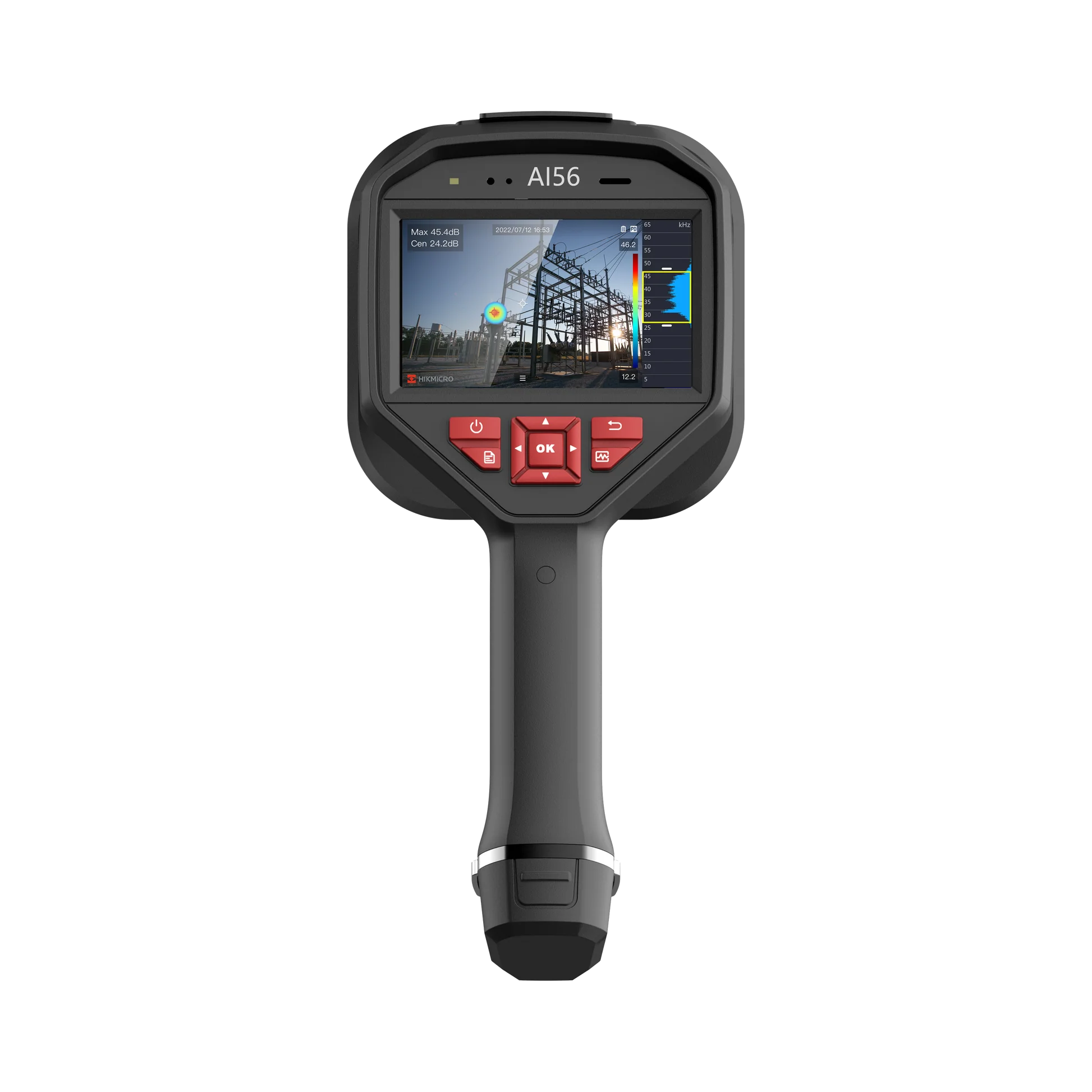

Cámara de imagen acústica HIKMICRO AI56 para descargas parciales y fugas de aire comprimido

Detectar la descarga es fácil. Saber cuál es, no

Una descarga parcial es una pequeña ruptura del aislamiento que todavía no cierra el circuito. No dispara protecciones, no calienta lo bastante para que la termografía la vea, y sin embargo va degradando el aislamiento hasta que un día se convierte en arco. Lo que sí hace desde el principio es emitir ultrasonido.

Ahí es donde el AI56 aporta algo que un detector de ultrasonidos corriente no da: no se limita a decir que hay actividad, sino que clasifica de qué tipo es. Y eso cambia la decisión de mantenimiento, porque cada tipo apunta a una causa distinta:

Los cuatro tipos que clasifica el AI56
Tipo	Qué suele indicar
Corona	Ionización del aire alrededor de un conductor o una punta a alta tensión. Es la más común al aire libre
Por partículas	Partículas libres moviéndose dentro del equipo, típicamente en celdas encapsuladas o aparamenta blindada
Flotante	Una pieza metálica sin conexión firme a tierra ni a fase, que se carga y descarga
Superficial	Descarga que recorre la superficie del aislador, normalmente por suciedad, sales o humedad

La diferencia práctica es grande. Una descarga superficial muchas veces se resuelve limpiando el aislador; una flotante exige abrir y apretar; una por partículas obliga a intervenir el interior del equipo. Sin clasificación, las cuatro se parecen y todas acaban en el mismo cajón de «revisar».

Características técnicas

Datos de la hoja técnica del AI56 de HIKMICRO.

HIKMICRO AI56 — especificaciones
Micrófonos	64 MEMS de bajo ruido
Resolución de imagen acústica	800 × 480
Ancho de banda	0 a 96 kHz, ajustable. Muestreo MEMS de 192 kHz
Distancia de detección	0.3 a 150 m
Caudal de fuga detectable	Desde 0.008 l/min a 6 bar a 0.5 m; desde 0.013 l/min a 5 bar a 1 m
Detección de descargas	Automática a 50 / 60 Hz
Tipos de descarga	Corona, por partículas, flotante y superficial
Rango dinámico	Límite inferior menor de −15 dB; superior mayor de 120 dB
Campo de visión	50.2° × 35.4°
Velocidad de imagen acústica	25 fps
Paletas acústicas	Ocho: blanco-negro, negro-blanco, arcoíris, fusión, ironbow, rojo-negro, lluvia y azul-rojo
Cámara visual y pantalla	LCD táctil de 4.3", 800 × 480, brillo manual o automático
Zoom digital	1.0× a 16.0× continuo
Almacenamiento	Tarjeta SD extraíble de 64 GB: 20 000 imágenes y 60 horas de vídeo en MP4
Anotaciones	Nota de voz de hasta 60 s y nota de texto de hasta 255 caracteres
Conectividad	Wi-Fi 802.11 b/g/n (2.4 y 5 GHz), Bluetooth 4.1, USB Tipo-C y HDMI-D
Autonomía	Unas 3.5 h por batería. Batería de litio desmontable y recargable, carga completa en 5 h
Alimentación	5 V CC / 2 A, carga por USB
Protección	IP54
Ensayo de caída	1.2 m
Temperatura de trabajo	−20 a 50 °C. Almacenamiento de −20 a 60 °C
Humedad relativa	Menor del 95 %, sin condensación
Vibración y choque	2 g según IEC 60068-2-6; 25 g según IEC 60068-2-27
Seguridad y EMC	IEC 61010-1; EN 55032:2015, EN 50130-4, EN IEC 61000-3-2 y EN 61000-3-3
Montaje en trípode	Rosca UNC ¼-20
Peso y dimensiones	Unos 940 g; 292.2 × 127 × 110.7 mm
Modelo	HM-AP56-W/W-AI56

¿AI56 o AI56L?

Se parecen mucho —mismo chasis, mismos 64 micrófonos, misma banda y misma óptica— y por eso conviene tener claras las cinco diferencias que sí hay:

AI56 frente a AI56L
	AI56	AI56L
Para qué es	Fugas y descargas parciales	Fugas
Tipos de descarga	Clasifica cuatro	Detección automática, sin clasificar tipos
Autonomía	Unas 3.5 h por batería	10.5 h con tres baterías
Tarjeta SD	64 GB	128 GB
Bluetooth	4.1	No lo declara

Leído al derecho: si vas a inspeccionar aislamiento eléctrico, el AI56 es el único de los dos que te dice qué tipo de descarga tienes, y esa es toda la diferencia entre un aviso y un diagnóstico. Si tu trabajo son rondas largas de fugas, el AI56L aguanta un turno entero sin recargar y guarda el doble. Y si necesitas más sensibilidad que cualquiera de los dos, el AI76 sube a 136 micrófonos.

Cuándo elegir el AI56

Es el equipo indicado cuando en la misma planta conviven las dos inspecciones, o cuando el objetivo es el aislamiento:

Subestaciones de media y alta tensión Celdas y tableros Transformadores y aisladores Líneas y bujes Redes de aire comprimido Inspección sin desenergizar

Si además quieres termografía en la misma ronda, el módulo HIKMICRO Mini3R se acopla a la cámara acústica y añade imagen térmica de 384 × 288. Es un buen complemento aquí, porque la descarga parcial y el punto caliente son fallas distintas del mismo activo y rara vez aparecen a la vez.
