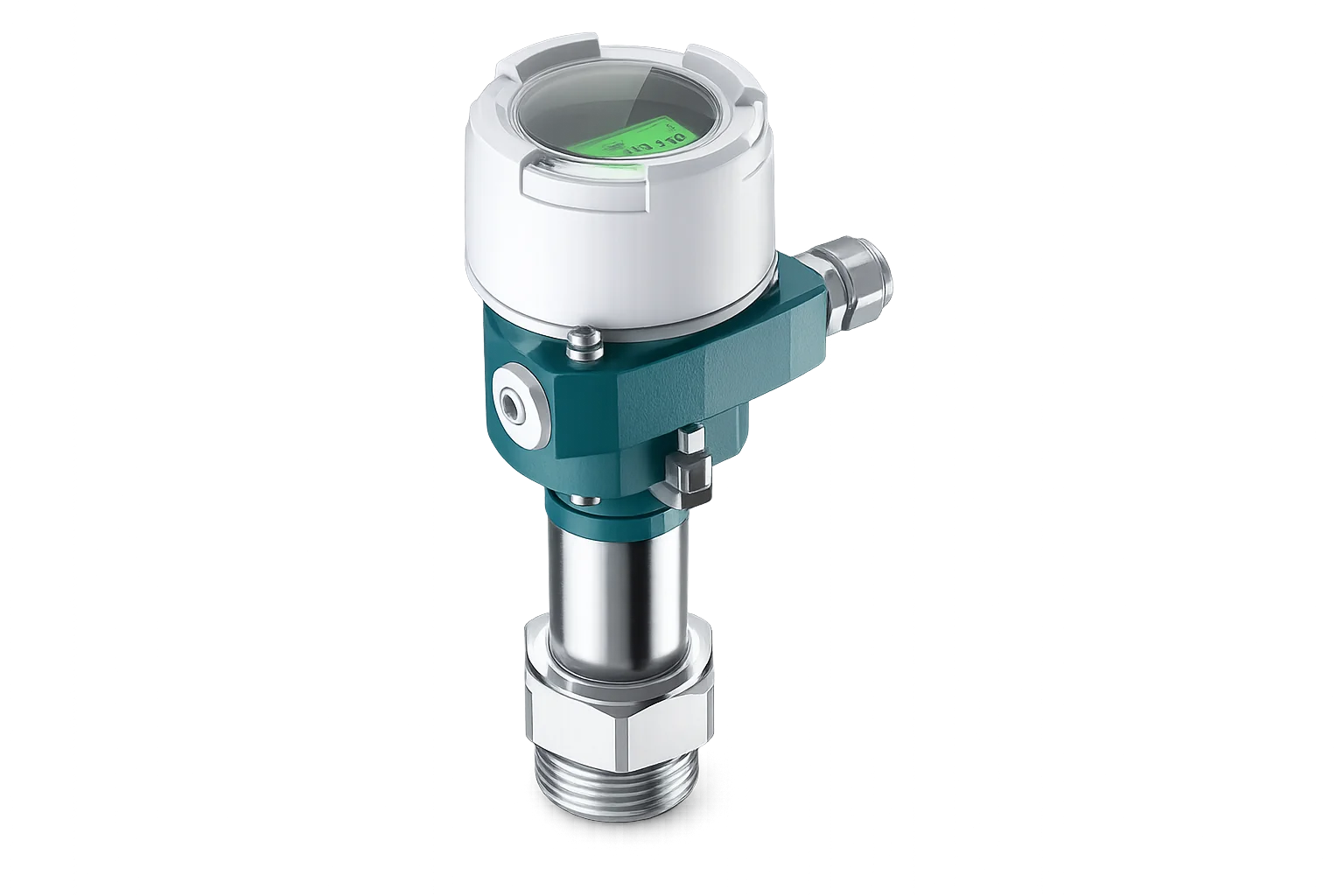

Se enrosca y ya está
Es la única de las cinco configuraciones del HIKMICRO LRG10 que no necesita brida: se enrosca directamente al proceso en G1½, G¾, NPT 1½ o NPT ¾. Eso la convierte en la instalación más sencilla y más barata de la serie, y la única que entra en una boquilla de tres cuartos de pulgada. Mantiene la precisión de ±2 mm en todas sus versiones y alcanza 30 m.
Esta configuración viene en dos medidas, y cambian más cosas de las que parece. La de rosca grande lleva una antena de 34 mm con PTFE en contacto; la de rosca pequeña baja a 14.5 mm y usa PEEK, un plástico técnico que ninguna otra antena de la serie emplea.
| Rosca | Antena | Partes en contacto |
|---|---|---|
| G1½ o NPT 1½ | 34 mm | Acero inoxidable 304 o 316L con PTFE |
| G¾ o NPT ¾ | 14.5 mm | Acero inoxidable 304 o 316L con PEEK |
Hay un detalle de instalación que conviene tener presente. La hoja técnica no publica el ángulo de haz de esta configuración, a diferencia de las encapsuladas, que declaran 3° y 6°, así que aquí no damos ninguna cifra. Pero la física de antenas es clara: a igual frecuencia, una antena más pequeña abre más el haz. En la propia serie se ve —74 mm dan 3° y 42 mm dan 6°—, de modo que estas de 34 mm y sobre todo las de 14.5 mm abren bastante más y necesitan más holgura respecto a las paredes del tanque. Si tu recipiente es estrecho, dinos las medidas y lo confirmamos con el fabricante antes de cotizar.
Datos de la hoja técnica del LRG10 de HIKMICRO, apartado «Thread with Integrated Antenna Type».
| Modelo | HIKMICRO LRG10, antena integrada de montaje roscado |
|---|---|
| Tipo | Medidor de nivel por radar, sin contacto con el producto |
| Principio de medición | Radar FMCW con supresión inteligente de ecos falsos |
| Frecuencia | Banda W, 80 GHz |
| Aplicación declarada | Líquidos y sólidos a granel |
| Alcance de medición | 0…10 m o 0…30 m, según la versión |
| Precisión | ±2 mm en todas sus versiones, sin opción degradada de ±5 mm |
| Conexión a proceso | Roscada, sin brida: G1½, G¾, NPT 1½ o NPT ¾. Es la única de las cinco antenas que no exige brida |
| Material de la conexión | Acero inoxidable 304 o 316L |
| Tamaño de antena | 34 mm en las roscas de 1½; 14.5 mm en las de ¾ |
| Partes en contacto | Roscas de 1½: acero inoxidable 304 o 316L con PTFE. Roscas de ¾: acero inoxidable 304 o 316L con PEEK |
| Ángulo de haz | La hoja técnica no lo publica para esta configuración |
| Temperatura de proceso | −40…150 °C. La versión de alta temperatura llega a 250 °C |
| Presión de proceso | −0.1…1.6 MPa. Valor intermedio de la serie: por encima de los 0.25 MPa de la antena de lente y por debajo de los 4 MPa de las encapsuladas |
| Grado de protección | IP67 |
| Salida | 4-20 mA con HART, a dos hilos |
| Alimentación | 24 V CC nominales, admisible de 12 a 36 V CC |
| Otras configuraciones | Antena de lente con giro y purga, bocina plástica, encapsulada de haz 3° y encapsulada de haz 6°. Todas en la página de la solución |
| Soporte | INGFRAMEX en México y LATAM |
La hoja técnica no publica el peso ni las dimensiones de esta configuración, ni el ángulo de haz. Si el equipo va a una boquilla existente, dinos qué rosca tiene y el diámetro interior del tanque: con eso confirmamos si la versión de ¾ te sirve o conviene la de 1½.
Es la configuración correcta cuando el tanque es pequeño y el producto no da problemas:
Es la puerta de entrada de la serie: la más sencilla de montar y la más barata de instalar, porque no hay que soldar brida ni fabricar adaptador. Si tu caso se complica —polvo fuerte, líquido corrosivo, silo profundo o presión alta— hay otra antena para cada cosa, y todas están en la página de la solución.
No solo entregamos el equipo. Somos tu equipo técnico en México.
El brief del cliente la sitúa en tanques de almacenamiento estándar, pequeños a medianos, con líquidos comunes:
