Todo el ancho de la línea de templado, con una sola cámara
Solución modernizada para el monitoreo de temperatura en instalaciones de templado de vidrio. Mide la distribución de la temperatura desde la parte inferior de la línea de producción con una sola cámara térmica, la PI 640i G7.
Es la pieza que hace posible el sistema: una lente de nuevo desarrollo con campo de visión de 120° que permite a una sola cámara cubrir todo el ancho de la línea. Según el modo de operación, el barrido llega a 3.5 m a 125 Hz o a 4.3 m a 32 Hz, con la resolución de 640 × 480 píxeles de la PI 640i G7.
El GTS mide la distribución de temperatura en gran medida independientemente de los recubrimientos, lo que lo hace adecuado para vidrio Low-E, el caso en el que un instrumento pensado para vidrio sin recubrir se equivoca.

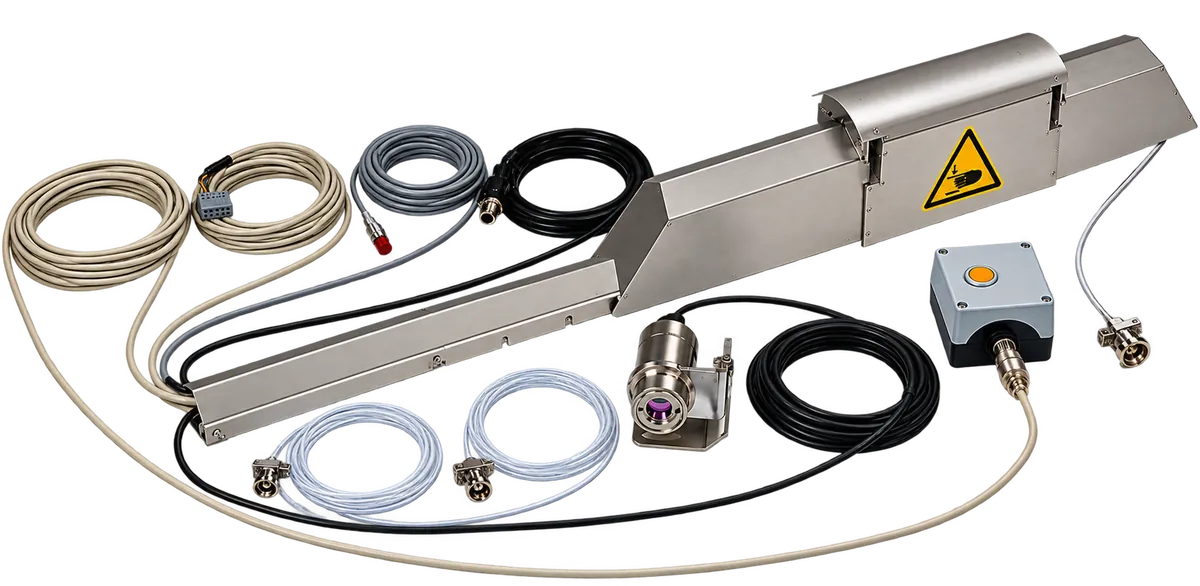

La unidad principal se entrega armada y configurada de fábrica. Los cables de los componentes externos —el sensor de puerta del horno, el sensor de rotura de vidrio y los radiadores IR de apoyo a la alineación— miden 10 m y se conectan con conectores enchufables. En la práctica, la puesta en marcha se reduce a montar el sistema y alinear la línea de barrido, y eso se hace en PIX Connect, que ya trae un layout predefinido para el GTS.
Si una placa se rompe, un obturador protege la óptica de la cámara de los fragmentos de vidrio caliente que caen, de forma rápida y confiable.
Datos del comunicado de lanzamiento de Optris.
| Cámara | Una PI 640i G7, de 640 × 480 píxeles |
|---|---|
| Óptica | Lente súper gran angular, campo de visión de 120° |
| Posición de medida | Desde abajo de la línea de templado |
| Ancho de barrido | Hasta 3.5 m a 125 Hz, o hasta 4.3 m a 32 Hz, según el modo de operación |
| Recubrimientos | Medición en gran medida independiente de recubrimientos (vidrio Low-E) |
| Entrega | Unidad principal preensamblada y preconfigurada |
| Componentes externos | Sensor de puerta del horno, sensor de rotura de vidrio y radiadores IR de apoyo a la alineación, con cables de 10 m y conectores enchufables |
| Protección de la óptica | Obturador contra fragmentos de vidrio caliente en caso de rotura |
| Ducto de cables | Acero inoxidable, adaptable en obra a los anchos de sistema habituales en pasos de 5 cm |
| Alimentación | Amplio rango, 100 a 240 V, 50–60 Hz |
| Temperatura ambiente | Preparado para refrigeración por aire opcional, para operar con más de 45 °C de ambiente |
| Software | CompactPlus Connect y PIX Connect, con layouts predefinidos: perfiles de temperatura, imágenes térmicas, rangos de medición, estados de alarma e históricos del proceso |
| Operación | Autónoma: entra en servicio tras la integración mecánica y de red |
Optris todavía no publica hoja técnica del GTS, así que aquí no hay rango de temperatura, exactitud ni salidas del sistema. Los de la cámara que lleva dentro están en la ficha de la PI 640i G7. Si los necesitas para una especificación, pídenoslos y los consultamos con el fabricante.
Si lo que necesitas es una cámara para otra etapa del vidrio —recocido, formado, float—, están las cámaras de 7.9 µm de los Glass Inspection Systems.
