WMT700, anemómetro ultrasónico WINDCAP

Ni una pieza móvil que se desgaste, se trabe o se cambie

Mide velocidad y dirección de viento con tres transductores y seis trayectorias de ultrasonido, sin copas, sin veleta y sin mantenimiento. Arranca desde 0.01 m/s, responde en 250 ms y llega hasta 90 m/s según el modelo, con ±0.1 m/s y ±2° de exactitud. Cumple WMO CIMO e ICAO, es de acero inoxidable 316 con IP66 e IP67, y admite calefacción de hasta 250 W contra hielo y nieve.

Habla con un especialista Ficha técnica del WMT700 (PDF)

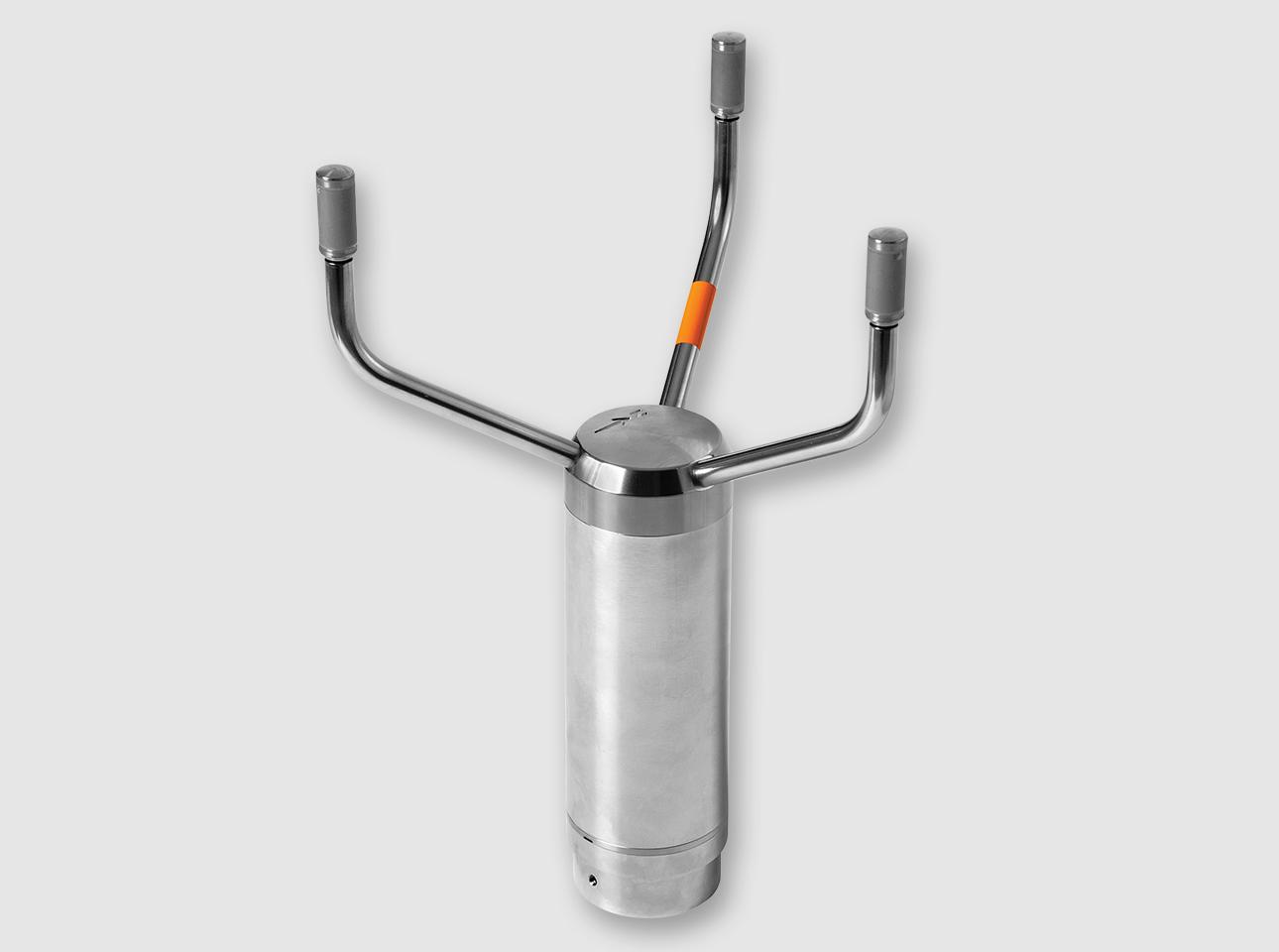

Anemómetro ultrasónico Vaisala WMT700 de acero inoxidable, con sus tres brazos y transductores
Alcance
Hasta 90 m/s
Exactitud
±0.1 m/s y ±2°
Arranque
0.01 m/s
Respuesta
250 ms

Qué mide, y cómo

El WMT700 es un anemómetro: mide velocidad y dirección de viento en superficie, y entrega además temperatura sónica en grados Celsius como parámetro derivado. Eso es lo que hace, y lo hace muy bien.

El principio es el tiempo de tránsito: el equipo mide cuánto tarda un pulso de ultrasonido en viajar de un transductor a otro, y ese tiempo cambia con el viento. La medición se hace en los dos sentidos de cada pareja, y con dos medidas en cada una de las tres trayectorias, dispuestas a 60° entre sí, el equipo resuelve velocidad y dirección. El cálculo elimina por completo los efectos de altitud, temperatura y humedad, así que la lectura no necesita compensarse.

¿Buscabas una estación que además midiera lluvia, humedad y presión? Ese es otro equipo: la serie WXT530, que combina viento ultrasónico con el sensor RAINCAP de precipitación y medición de presión, temperatura y humedad en un solo cuerpo. El WMT700 es la opción cuando el viento es lo que importa y se necesita el mejor dato posible de viento.

Cuatro modelos, y solo cambia hasta dónde llegan

Bajo el nombre WMT700 hay cuatro referencias. Miden igual y se instalan igual; lo único que cambia es el alcance:

Los cuatro modelos de la serie WMT700
ModeloRango de velocidadEquivalente
WMT7010 a 40 m/s144 km/h
WMT7020 a 65 m/s234 km/h
WMT7030 a 75 m/s270 km/h
WMT7040 a 90 m/s324 km/h

Un matiz que conviene saber antes de pagar por el modelo grande: la exactitud no es la misma en todo el rango. Hasta 75 m/s, el sensor da ±0.1 m/s o el 2 % de la lectura, lo que sea mayor. Por encima de 75 y hasta 90, pasa a ±5 % de la lectura. Es decir: el tramo exclusivo del WMT704 es el menos exacto de todos. Tiene sentido si necesitas que el sensor siga midiendo en un huracán; si tu interés es la precisión en vientos normales, los cuatro son iguales de buenos.

Características técnicas

Datos de la hoja técnica de la serie WMT700 de Vaisala.

Vaisala WMT700 — especificaciones
Principio de mediciónUltrasónico por tiempo de tránsito. Tres transductores, seis trayectorias a 60°
Rango de velocidad0-40 m/s (WMT701), 0-65 (WMT702), 0-75 (WMT703) o 0-90 m/s (WMT704)
Umbral de arranque, velocidad0.01 m/s
Resolución, velocidad0.01 m/s
Exactitud, velocidad±0.1 m/s o 2 % de la lectura hasta 75 m/s, lo que sea mayor. ±5 % de la lectura de 75 a 90 m/s
Rango de dirección0 a 360°
Umbral de arranque, dirección0.1 m/s
Resolución y exactitud, dirección0.01° de resolución; ±2° de exactitud
Tiempo de respuesta250 ms, en velocidad y en dirección
Parámetro adicionalTemperatura sónica, en grados Celsius
Tasa de salida4 Hz por defecto, 8 Hz opcional
Unidadesm/s, nudos, mph, km/h, V, mA y Hz
Formato de datosCoordenadas polares y vectores. Promedios de hasta 3 600 s
Modo de operaciónMensaje automático o modo de sondeo (poll)
Interfaces digitalesCOM1: RS-485. COM2: RS-485, RS-422, RS-232 y SDI-12
Perfiles de comunicaciónWMT700, WS425 ASCII, NMEA estándar y extendido (0183), SDI-12 v1.3, WS425 ASOS, ROSA MES 12 y personalizado
Velocidad de transmisiónDe 300 a 115 200 bit/s
Salidas analógicasVelocidad y dirección, en tensión o en corriente
Tensión de operación9-36 V CC (máx. absoluto 40 V CC)
Tensión de calefacción24-36 V CC (máx. absoluto 40 V CC)
Calefacción0, 30, 150 o 250 W, termostática
Consumo de calefacciónTransductores: 32 W medios, 40 W de pico. Más brazos: 152 W medios, 200 W de pico. Más cuerpo: 252 W medios y 350 W de pico, a 24 V CC
Temperatura de operación−10 a +60 °C, −40 a +60 °C o −55 a +70 °C, según la combinación de calefacción
Temperatura de almacenamiento−60 a +80 °C
Grado de protecciónIP66 e IP67
Dimensiones y peso348 × 250 × 285 mm; 1.8 kg
MaterialesCuerpo, brazos y kit de montaje en acero inoxidable AISI 316. Transductores de silicona. Carcasa del conector en latón niquelado
Normas de aplicaciónGuía WMO CIMO (WMO-No.8) y requisitos de la OACI. Ráfaga calculada según las directrices WMO. EN 15518-3:2023 de sistemas de información meteorológica vial
MarítimoIEC 60945:2002 con su corrigendum de 2008, y DNVGL-CG-0339
CumplimientoDirectivas EMC 2014/30/UE, RoHS y REACH. Inmunidad IEC 61326-1:2013 e IEC 60945; emisiones CISPR 32 / EN 55032 Clase B. Ambientales IEC 60068-2 e IEC 60529, y VDA 621-415. Seguridad UL 61010-1 y CAN/CSA C22.2 n.º 61010-1-12
Aprobación de tipoDNV GL, certificado de examen de tipo n.º TAA00000U5
Marcado y listadosCE, China RoHS, RCM y UKCA. Listado SGS para Estados Unidos y Canadá, no aplicable al cable integrado

El dato que dimensiona la instalación completa no es el sensor: es la calefacción. Con el modelo de transductores, brazos y cuerpo calefactados —el que aguanta hasta −55 °C— el consumo medio es de 252 W con picos de 350 W a 24 V CC. Eso obliga a una fuente dedicada, a un calibre de cable acorde y, si el sitio es remoto y va con solar, a replantear todo el balance energético. Si el hielo no es tu problema, el modelo sin calefacción se alimenta con muy poco.

Lo que se gana al quitar las piezas móviles

No hay mantenimiento programado

Un anemómetro de copas tiene rodamientos: se desgastan, se ensucian, se agarrotan, y hay que subir a la torre a revisarlos. El WMT700 no tiene ninguna pieza móvil, y la hoja lo dice sin matices: produce datos fiables en climas exigentes sin mantenimiento periódico ni bajo demanda. En una estación remota, eso no es una comodidad: es la diferencia entre una visita al año y ninguna.

Mide desde la primera brisa

Las copas necesitan vencer su propia inercia antes de girar. Este arranca en 0.01 m/s —prácticamente aire quieto— y responde en 250 ms, así que capta la ráfaga, que es lo que interesa en aviación y en seguridad de operaciones. Y la calcula según las directrices de la WMO, no con un criterio propio.

Aguanta lo que se le eche

Estructura íntegra de acero inoxidable AISI 316 con brazos soldados, IP66 e IP67, resistente a la contaminación y la corrosión, y con montaje de bayoneta de un punto que se instala rápido y con el Norte claramente indicado. Para hielo y nieve, los calentadores termostáticos de transductores, brazos y cuerpo impiden la acumulación de lluvia helada. Hay incluso un kit antipájaros para que no se posen en los brazos.

Sobre su credibilidad institucional, la hoja es explícita: la serie cumple la guía WMO CIMO (WMO-No.8) y los requisitos de la OACI, tiene certificado de examen de tipo DNV GL y cumple la norma marítima IEC 60945. Y añade un dato que vale como referencia: el Servicio Meteorológico Nacional de EE. UU. y la FAA usan tecnología WINDCAP de Vaisala.

¿Por qué elegir INGFRAMEX en México?

No solo entregamos el equipo. Somos tu equipo técnico en México.

Industrias donde se utiliza

Donde el viento es un dato de operación, no una curiosidad:

Meteorología Aviación Energía eólica y solar Medio Ambiente Minería Infraestructura

Si además del viento necesitas lluvia, temperatura, humedad y presión en el mismo punto, mira la serie WXT530; y el resto de instrumentación meteorológica está en sensores de meteorología de Vaisala.
