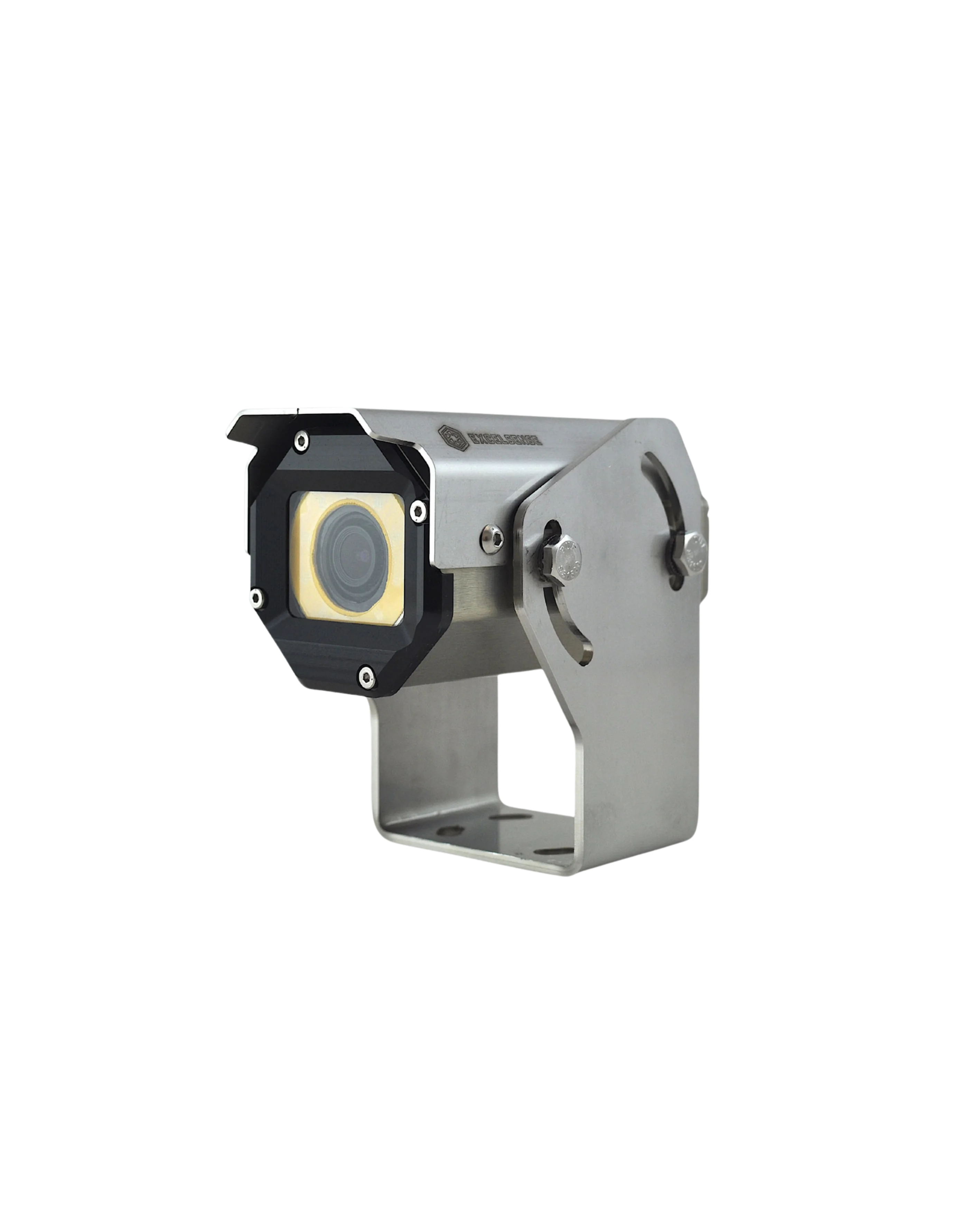

ToughCam-1000™ Gen 2

Características técnicas

Datos de la hoja técnica ToughCam-1000™ Gen 2 Specification Sheet, versión 1.5, de ExcelSense.

Especificaciones generales de la ExcelSense ToughCam-1000™ Gen 2

Modelo	ExcelSense ToughCam-1000™ Gen 2 — familia de pedido TCG2
Dimensiones	68 × 64 × 101 mm (2.68 × 2.52 × 3.98 in)
Peso	0.65 kg (1.43 lb) incluyendo cable M12; 1.15 kg (2.54 lb) con soporte y parasol
Alimentación	PoE según IEEE 802.3af Type 1 Class 0
Tensión de entrada	PoE activo, de 37 a 57 V
Consumo	4 W en reposo; 12 W con calefacción
Longitud máxima de cable	100 m
Temperatura	−40 a 60 °C, en operación y en almacenamiento
Grado de protección	Cámara IP67/IP69; cable IP67
Vibración	Cámara probada a más de 100 g; cámara y montaje probados a 12 g, según parámetros derivados de MIL-STD-810H-514.8, MIL-STD-202-204 e IEC 60068-2-27
Certificaciones	FCC, ISED y CE
Soporte	INGFRAMEX en México y LATAM

Cámara

Especificaciones de imagen y red de la ExcelSense ToughCam-1000™ Gen 2

Sensor de imagen	2.1 MP
Píxeles efectivos	1920 (H) × 1080 (V)
Campo de visión horizontal	Aproximadamente 20°, 40°, 60°, 80°, 90° de baja distorsión y 120° de baja distorsión
Iluminación mínima	Color: 0.001 lux (F1.2, AGC activo). Blanco y negro: 0.0001 lux (F1.2, AGC activo)
Rango dinámico	WDR real de más de 120 dB
Video IP	H.265 y H.264 a 1920 × 1080; MJPEG a 1280 × 720
Transmisión	Flujo 1: 1920 × 1080 o 1280 × 720 a 50/60 fps · Flujo 2: D1, VGA, 640 × 360, CIF o QVGA a 25/30 fps · Flujo 3: VGA, CIF o QVGA a 25/30 fps
Red	IPv4/IPv6, 802.1x, HTTP, HTTPS, TCP/IP, UDP/IP, RTSP, DHCP, NTP, RTCP/RTP, PPPoE, SMTP, DNS, UPnP, FTP, ARP, SNMP
ONVIF	Profile S y Profile G
Grabación	Hasta 128 GB de almacenamiento, continua, por movimiento y pre/post alarma. Solo en la variante con almacenamiento a bordo cargado
Micrófono	Disponible como opción. La hoja técnica indica que sus especificaciones finales están por definir

Opciones de lente

Opciones de lente de la ExcelSense ToughCam-1000™ Gen 2

ID	FoV horizontal	FoV vertical	Distancia recomendada al objeto	Notas
020	19.6°	12.0°	11.5 m a infinito	Enfoque cercano personalizado disponible
040	41.0°	23.0°	5.5 m a infinito	Enfoque cercano personalizado disponible
060	62.9°	38.0°	1.0 m a infinito	Lente de baja distorsión
080	82.3°	52.9°	1.2 m a infinito	Lente de baja distorsión
090	89.1°	61.0°	0.5 m a infinito	Lente de baja distorsión
120	118.7°	84.0°	0.2 m a infinito	Lente de baja distorsión

Opciones de pedido

• Rango de temperatura: extremo, de −40 a 60 °C.
• Opciones: ninguna o micrófono.
• Tipo de cámara: IP.
• Certificación para áreas peligrosas: no clasificada para atmósferas explosivas.
• Almacenamiento local de video: sin cargar o con capacidad a bordo de 128 GB.
• Resistencia ambiental: resistente a la corrosión estándar.
• Terminación del latiguillo: Amphenol, M12 X-Coded macho o M12 X-Coded hembra.

Inyectores PoE de ExcelSense

La cámara es compatible con prácticamente cualquier inyector o switch PoE IEEE 802.3af/at del mercado. Estas son las opciones que ofrece el propio fabricante:

Inyectores PoE disponibles para la ExcelSense ToughCam-1000™ Gen 2

Número de parte	Descripción
INJ-POE-S	Inyector PoE+ de grado comercial, ideal para zonas protegidas del ambiente y para pruebas y demostración de sobremesa. Entrada de 100–240 V CA
INJ-POE-N	Inyector PoE+ de grado industrial con montaje en riel DIN integrado, apto para despliegue en campo con rango amplio de temperatura, de −40 a 65 °C. Entrada de 10–30 V CC
INJ-POE-N48	Inyector PoE+ de grado industrial con montaje en riel DIN integrado, apto para despliegue en campo de −40 a 75 °C. Entrada de 48–56 V CC

Detalle de instalación que cambia el resultado: la hoja técnica advierte que para lograr el sello IP69 en la unión hay que aplicar cinta de goma sin liner sobre el 100 % de la interfaz de acoplamiento. Sin eso, el conjunto queda en el grado del cable.
